HEIDENHAIN iTNC 530 229
7.13
Примеры
программ

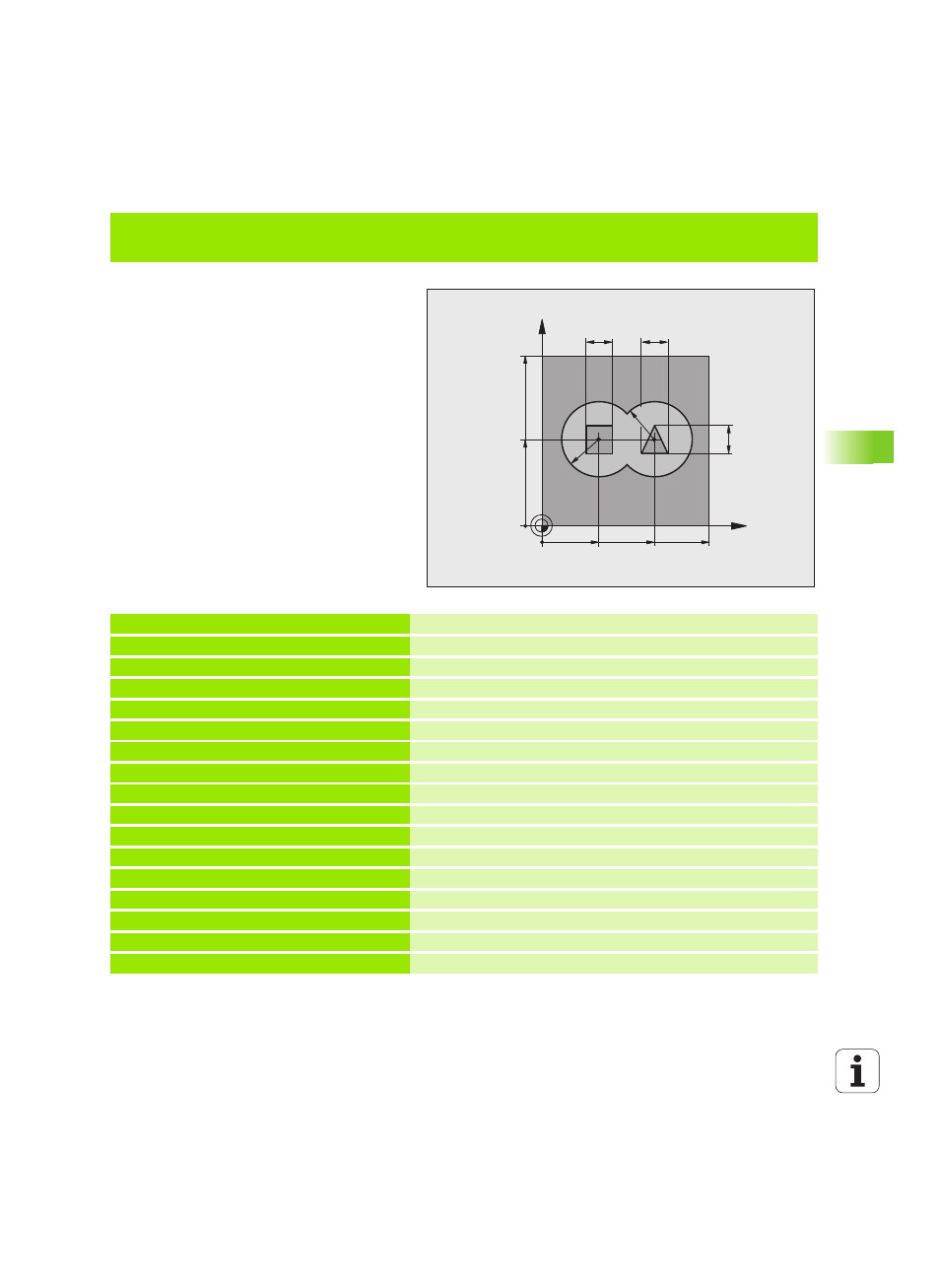

Пример: предварительное сверление, черновая и чистовая обработка
накладывающихся друг на друга контуров
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500 Вызов инструмента сверло, диаметр 12
4 L Z+250 R0 FMAX Отвод инструмента
5 CYCL DEF 14.0 KONTUR Определение подпрограмм контура
6 CYCL DEF 14.1 METKA KONTURA 1/2/3/4
7 CYCL DEF 20 DANNIE KONTURA Определение общих параметров обработки
Q1=-20 ;ГЛУБИНА ФРЕЗ.
Q2=1 ;ПЕРЕКР.ТРАЕКТОРИИ
Q3=+0.5 ;ПРИПУСК СБОКУ
Q4=+0.5 ;ГЛУБИНА ПРИПУСКА
Q5=+0 ;КООРД. ПОВЕРХНОСТИ
Q6=2 ;БЕЗОП. РАССТ.
Q7=+100 ;БЕЗОП. ВЫСОТА
Q8=0.1 ;РАДИУС СКРУГЛЕНИЯ
Q9=-1 ;НАПР. ВРАЩЕНИЯ
X
Y
35
50
100
100
16
16
R25
65
16
R25
