HEIDENHAIN iTNC 530
179
5.8
Примеры
программ
5.8 Примеры программ

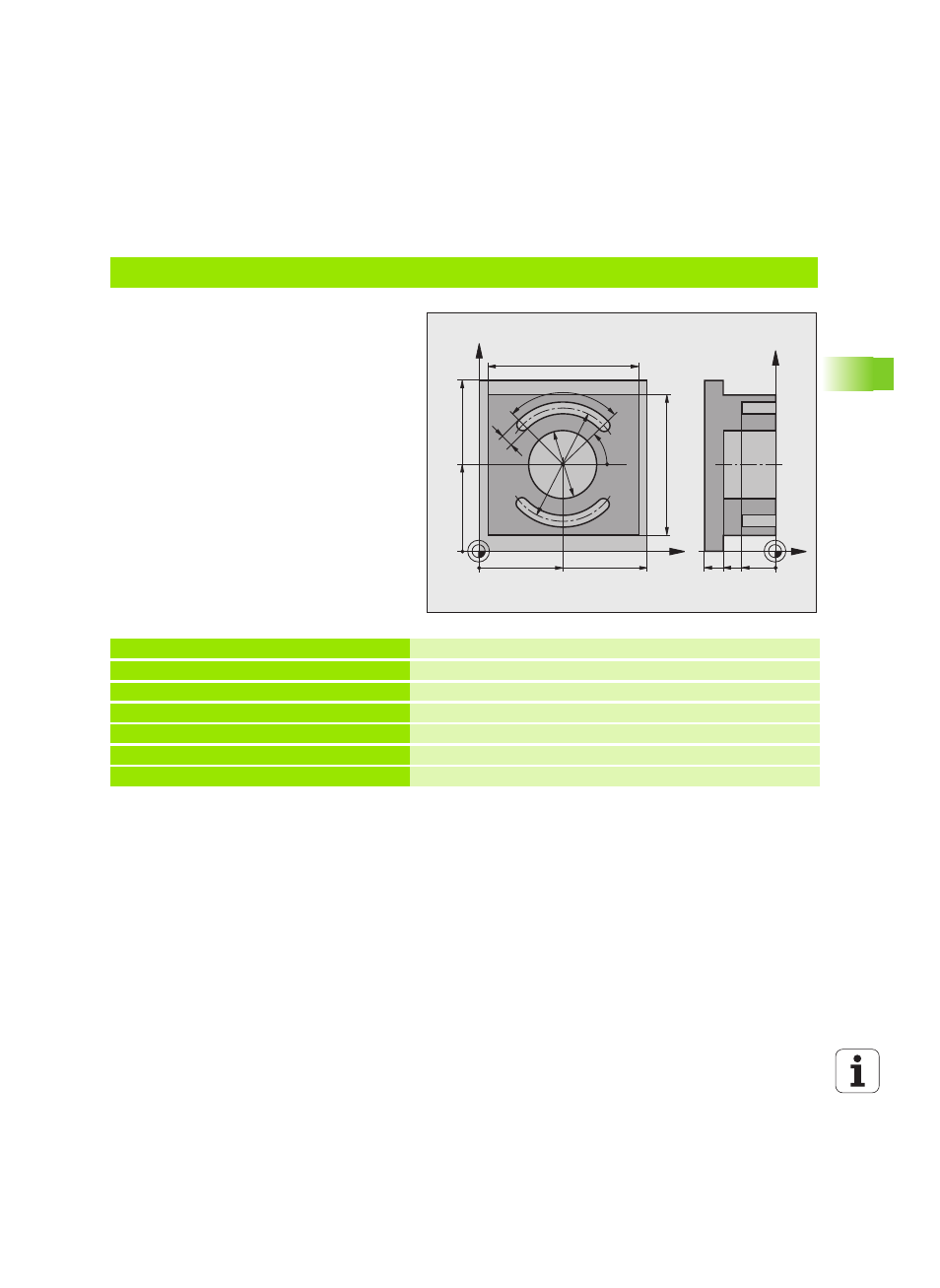

Пример: фрезерование кармана, острова и канавки
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Определение инструмента для черновой/чистовой обработки
4 TOOL DEF 2 L+0 R+3
Определение инструмента - пазовая (дисковая) фреза
5 TOOL CALL 1 Z S3500
Вызов инструмента черновая/чистовая обработка
6 L Z+250 R0 FMAX
Вывод инструмента из материала
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40
-20
-30
