HEIDENHAIN iTNC 530 409
15.12
Т
ОЧКА
ПРИВ
ЯЗКИ
ПО
4
ОТВЕР
С
ТИЯМ
(
цик
л
418, DIN/ISO: G418)
Учитывайте при программировании!
Параметры цикла

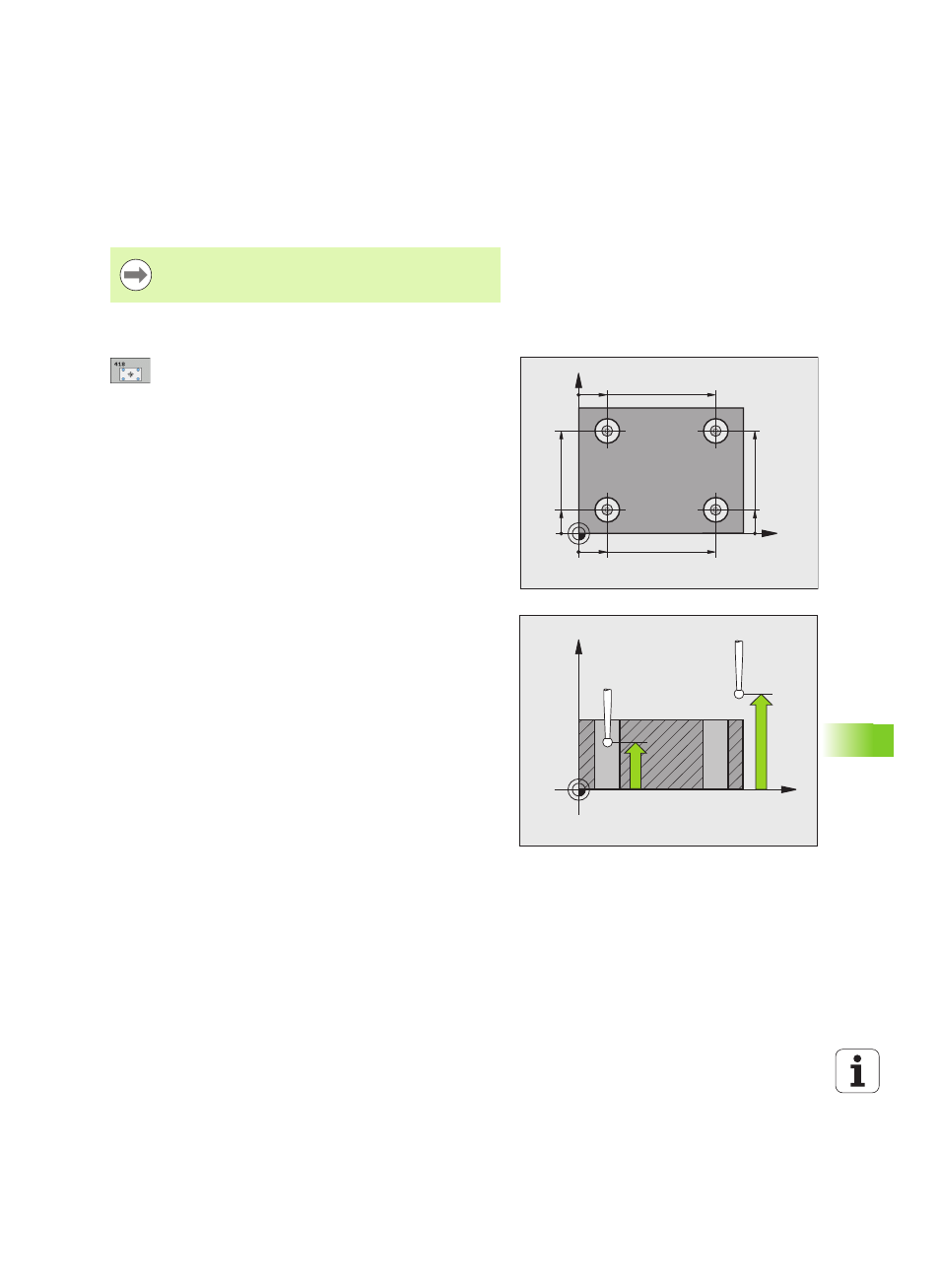

U 1-ый центр по 1-ой оси Q268 (абсолютный): центр
первого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U 1-ый центр 2-ой оси Q269 (абсолютный): центр
первого отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U 2-ой центр по 1-ой оси Q270 (абсолютный): центр
второго отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U 2-ой центр по 2-ой оси Q271 (абсолютный): центр
второго отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U 3-ий центр по 1-ой оси Q316 (абсолютный): центр
третьего отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U 3-ий центр по 2-ой оси Q317 (абсолютный): центр
третьего отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U 4-ый центр по 1-ой оси Q318 (абсолютный): центр
четвертого отверстия по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U 4-ый центр по 2-ой оси Q319 (абсолютный): центр
четвертого отверстия по вспомогательной оси
плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U Высота измерения по оси щупа Q261 (абсолютная):
координата центра сферы (=точки контакта) по
оси измерительного щупа, на которой должно
производиться измерение. Диапазон ввода от
-99999,9999 до 99999,9999
U Безопасная высота Q260 (абсолютная): координата
оси измерительного щупа, в которой столкновение
инструмента и заготовки (зажимного
приспособления) невозможно. Диапазон ввода от
-99999,9999 до 99999,9999 или через PREDEF
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q269
Q268 Q270
Q317
Q271
Q318 Q316
Q319
X
Z
Q261
Q260
