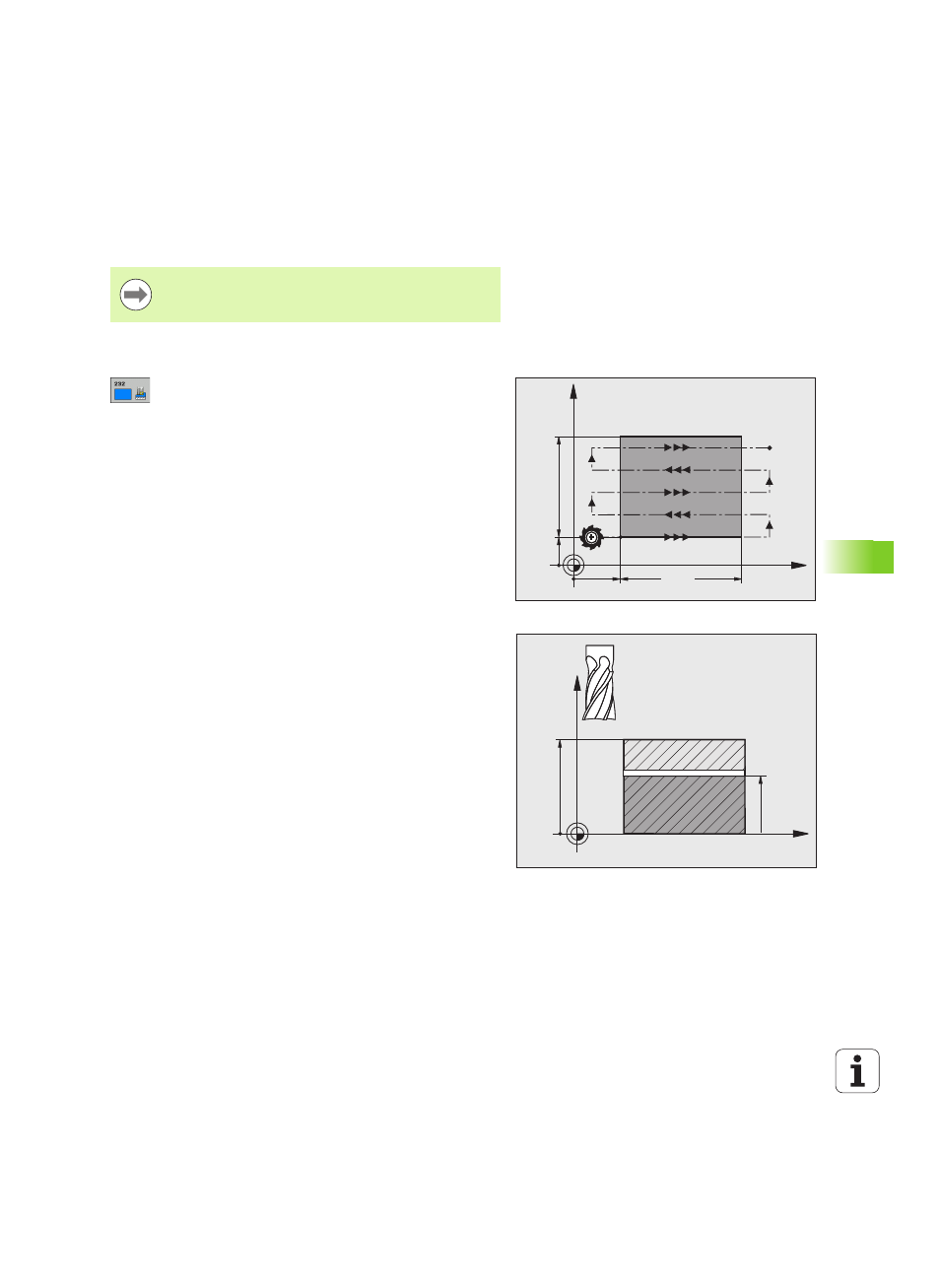

HEIDENHAIN iTNC 530
281
10.5
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
Обращайте внимание при
программировании!
Параметры цикла
U
Стратегия обработки (0/1/2) Q389: задает, как ЧПУ
должна обрабатывать поверхность:
0: обработка в виде меандра, врезание сбоку с
подачей позиционирования за пределами
обрабатываемой поверхности
1: обработка в виде меандра, врезание сбоку с
подачей фрезерования в пределах
обрабатываемой поверхности
2: построчная обработка, обратный ход и
врезание сбоку с подачей позиционирования
U
Начальная точка по 1-ой оси Q225 (абсолютная):
координата начальное точки обрабатываемой
поверхности по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Начальная точка по 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
Начальная точка по 3-й оси Q227 (абсолютная):
координата поверхности заготовки, по которой
рассчитываются подачи на врезание. Диапазон
ввода от -99999,9999 до 99999,9999
U
Конечная точка по 3-й оси Q386 (абсолютная):
координата по оси шпинделя, до которой должно
производится плоское фрезерование
поверхности. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 1-й стороны Q218 (в инкрементах): длина
обрабатываемой поверхности по главной оси
плоскости обработки. Помимо знака числа можно
задать направление первой траектории
фрезерования относительно начальной точки по
1-ой оси. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 2-й стороны Q219 (в инкрементах): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки.
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно начальной точки по 2-ой оси.
Диапазон ввода от -99999,9999 до 99999,9999
Введите 2-ое безопасное расстояние Q204 таким,
чтобы не случилось столкновения с заготовкой или
зажимными приспособлениями.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
