ND 780 93
II – 9
Ак
се
ссу
а
р
ы II – 9 Аксессуары
Идентификационные номера аксессуаров
(Id.Nr)
Ручка для ND 522/523
ID 618025-01

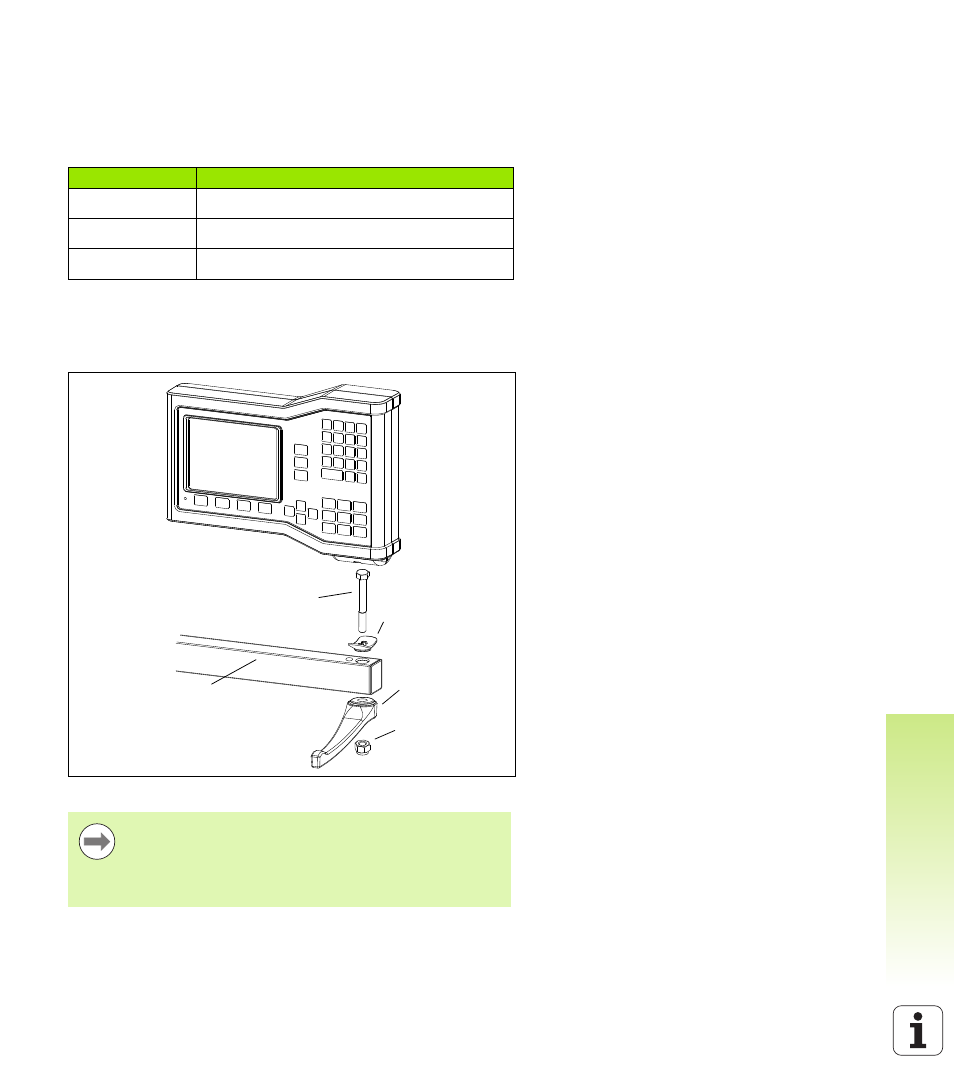

Монтаж УЦИ на монтажным рычаге (основная информация)
ID номер Аксессуары
532522-01 ND 522, в упаковке
532523-01 ND 523, в упаковке
625491-01 Подставка для ND 522/523 в упаковке
Основание имеет канавку, предотвращающую
проворачивание стопорной гайки. Сначала
необходимо собрать все элементы монтажного
рычага, а затем одеть УЦИ на зажим. Установите и
закрепите УЦИ, используя ручку.
Монтажный болт
Монтажный
рычаг (не входит в
комплект поставки) Стопорная гайка
(поставляется с
УЦИ)
Зажим для
повороткно-
откидного
шарнира
(поставляется с
УЦИ)
Ручка
