26
I Инструкции по эксплуатации
I – 2
Общ
ая
инф
ор
м
ация
о
ND
522/523
Графическая помощь при позиционировании
Форма ГРАФИЧ.ПОМОЩЬ ПОЗ. служит для конфигурации
полоски с квадратиком, которая отображается в режиме
остаточного пути под координатой оси. Каждая ось имеет свой
собственный диапазон. Смотри Рис. I.16.
Графическая помощь активируется клавишей Softkey ВКЛ/
ВЫКЛ или при вводе значений осей с помощью клавиши с
цифрами. Квадратик для отображения текущей позиции
начинает двигаться, как только координата оси попадает в
заданный диапазон.
Строка состояния
Строка состояния находится у верхнего края дисплея и служит
для отображения активной точки привязки, инструмента, подачи,
секундомера и страниц экрана.
Нажмите клавишу Softkey ВКЛ/ВЫКЛ для каждого параметра,
который Вы хотите отобразить или скрыть.
Секундомер
Секундомер отображает часы (ч), минуты (мин), секунды (с). Он
работает как обычный секундомер, т.е. считает прошедшее время
(отсчет начинается с 0:00:00).
В поле ВРЕМЯ отображается сумма отдельных интервалов
истекшего времени.
Нажмите Softkey СТАРТ/СТОП. В поле состояния отобразится
СЧИТАЕТ. Нажмите еще раз на эту кнопку, чтобы остановить
счет.
Нажмите СБРОС, чтобы установить индикацию на 0:00:00.
Сброс останавливает секундомер, если он считает.

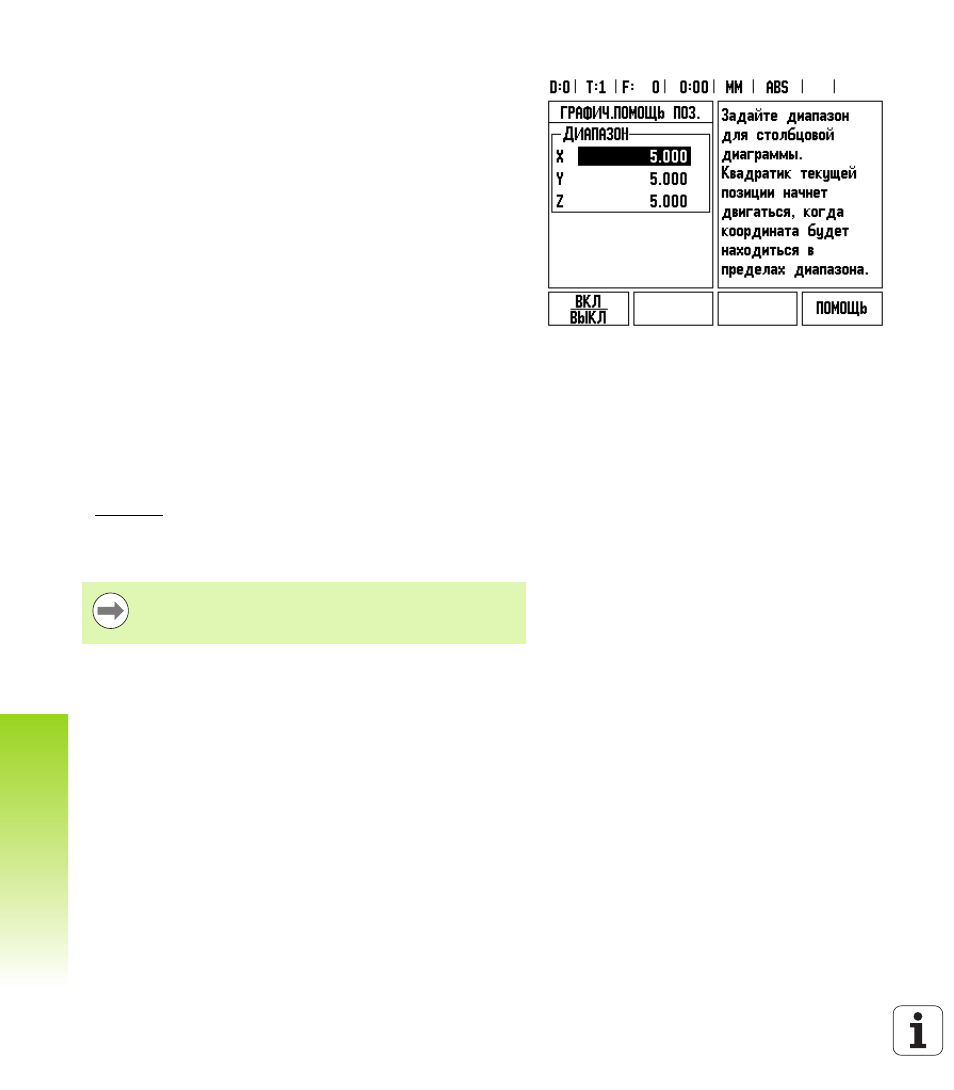

Рис. I.16 Графическая помощь при
позиционировании
При выходе из меню секундомера в основной режим
остановить счет можно нажатием кнопки с точкой на
УЦИ, а нулем сбросить время.
