Кнопка Векторы
Функция векторов разделяет движение на компоненты по
продольной и поперечной осям. Смотри Рис. I.59. Например, при
нарезании резьбы при помощи векторов на оси Х можно
отобразить диаметр резьбы, хотя перемещается компонентная
ось. С помощью векторов можно задать значение желаемого
диаметра или радиуса на оси Х и просто "обнулить".
Нажмите кнопку ВЕКТОРЫ.
Нажмите клавишу Softkey ВКЛ для активации функции векторов.
Переместите курсор в поле УГОЛ и введите угол между
продольной и верхней направляющей равный 0°. Этим Вы задали
то, что верхняя направляющая передвигается параллельно
продольной. Нажмите Enter.

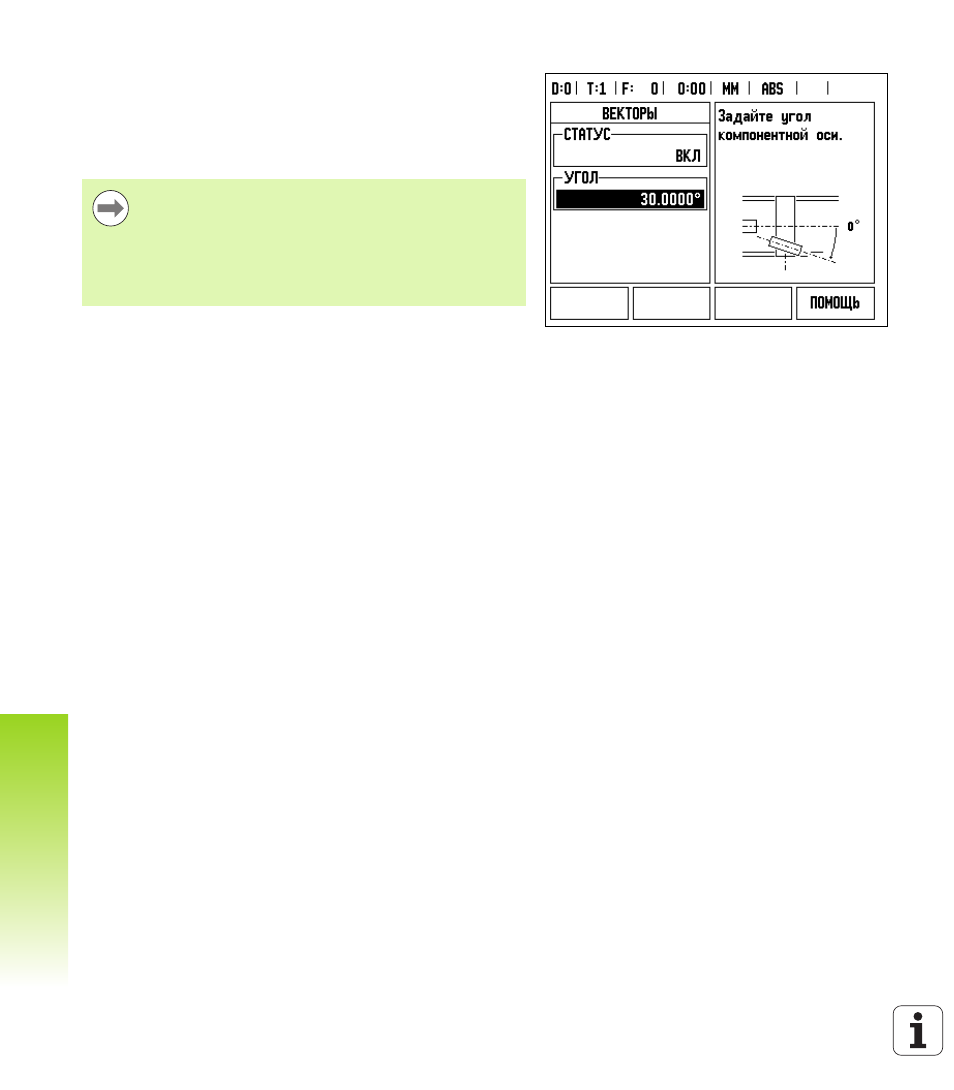

Рис. I.59 Векторы
Во время использования векторов необходимо
отображать значения датчика компонентной оси в
нижнем поле индикации оси. Компонента, отвечающая
за поперечное врезание, отображается тогда в
верхнем поле индикации оси. Компонента,
отвечающая за продольное движение, отображается в
среднем поле индикации оси.
