Фрезерование фаски и круглой фаски
В этом разделе описываются функции, предназначенные для
фрезерования фаски или круглой фаски.
При нажатии кнопки ФРЕЗЕРОВАНИЕ ФАСКИ или
ФРЕЗЕРОВАНИЕ КРУГЛОЙ ФАСКИ откроется соответствующая
форма ввода. Эти функции позволяют фрезеровать контуры с
прямыми или круглыми фасками на станках с ручным
управлением.
Функции фрезерования прямой и круглой фаски.
Фрезерование фаски
Форма ввода: Смотри Рис. I.43 и Рис. I.44.
В маске ввода ФРЕЗЕРОВАНИЕ ФАСКИ задается поверхность,
которая будет фрезероваться. Кнопкой ФРЕЗЕРОВАНИЕ ФАСКИ
открывается форма ввода.
Плоскость: нажатием Softkey ПЛОСКОСТЬ выбирается
плоскость обработки. Выбранная плоскость отображается на
клавише Softkey и в поле плоскость. Графика в окне подсказки
помогает сделать правильный выбор плоскости.
Начальная точка: введите координаты начальной точки или
нажмите ЗАПОМНИТЬ для сохранения текущей координаты.
Конечная точка: введите координаты конечной точки или
нажмите ЗАПОМНИТЬ для сохранения текущей координаты.
Шаг: введите величину шага. Во время фрезерования величина
шага задает расстояние между отдельными шагами или шагами
на прямой.
Нажмите Enter для начала операции обработки. Нажмите C для
выхода и отмены операции обработки. Сделанные настройки
действуют до выключения питания.

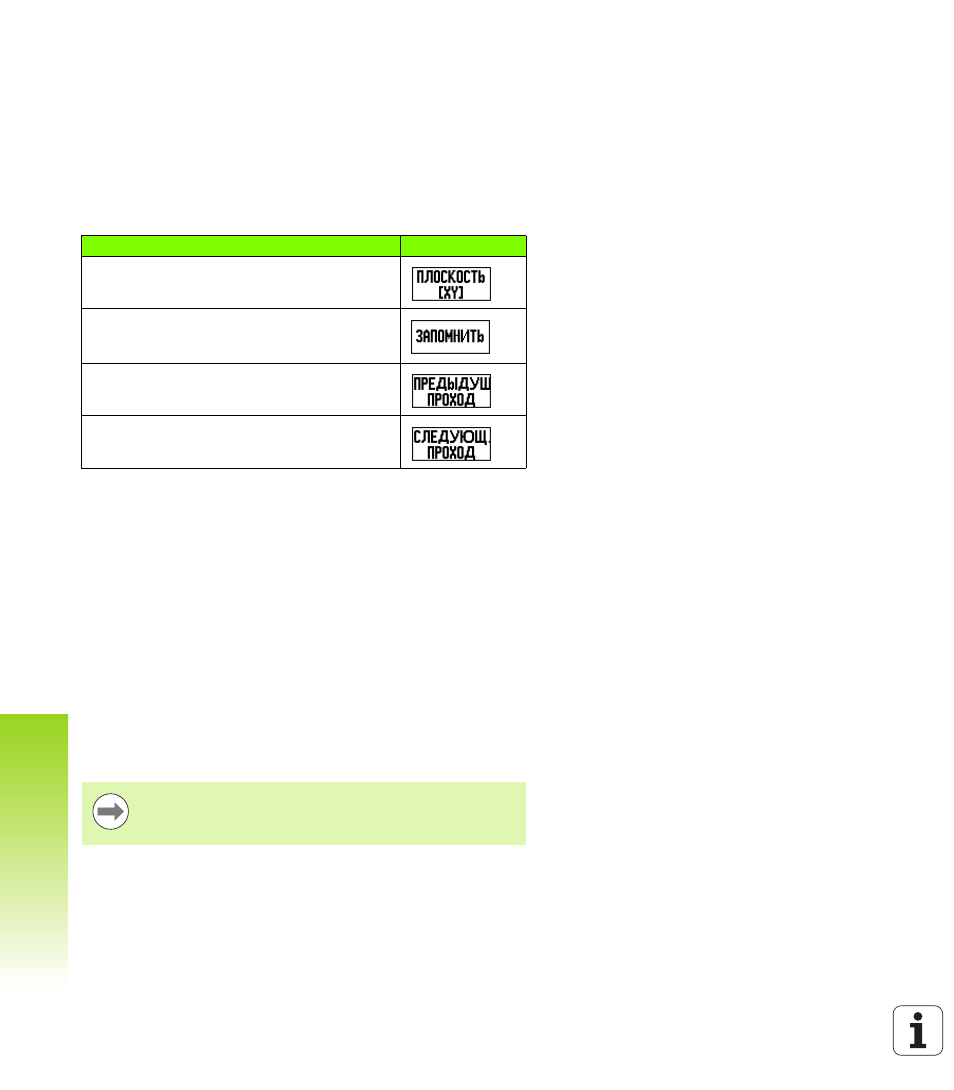

Функция
Softkey
Выбор плоскости.
Захват текущей позиции.
Возврат к предыдущему шагу.
Подвод к следующему шагу.
Величина шага - это опция. Если значение шага = 0, то
оператор сам решает во время обработки, на сколько
он будет перемещаться между отдельными шагами.
