34

I Инструкции по эксплуатации

I – 3

Функции

фрез

еров

ания

Использование таблицы инструментов
Пример: задание точки привязки к заготовке без

использования функции ощупывания. Смотри Рис. I.25

Диаметр инструмента: 2.00

Длина инструмента: 20.000

Ед. измерения: мм

Тип инструмента: концевая фреза

Нажмите кнопку ИНСТРУМЕНТ.

Курсор автоматически переместится в маску
ввода ТАБЛИЦЫ ИНСТРУМЕНТОВ.

Выберите инструмент, который Вы хотите
определить или введите его номер. Нажмите
Enter

.

Введите диаметр инструмента (2) и переместите
курсор в поле ДЛИНА.

Нажмите клавишу СО СТРЕЛКОЙ ВНИЗ.

Введите длину инструмента (20 мм) и
переместите курсор в поле ЕД. ИЗМЕРЕНИЯ.

ND 522/523 может также самостоятельно рассчитать

коррекцию на длину. Смотри пример ниже.

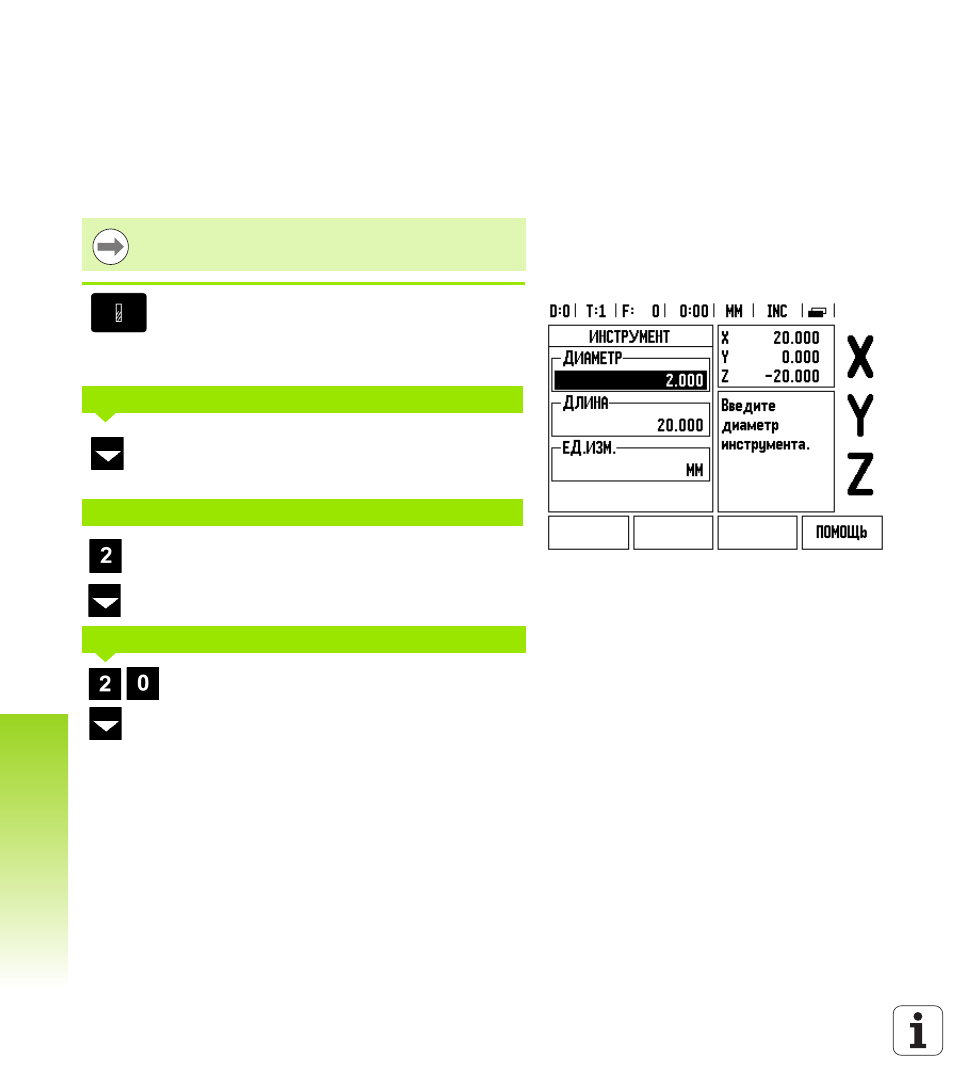

Рис. I.25 Ввод длины и диаметра инструмента

ТАБЛИЦА ИНСТРУМЕНТА

ДИАМЕТР ИНСТРУМЕНТА

ДЛИНА ИНСТРУМЕНТА
