Масштабирование
Коэффициент масштабирования позволяет уменьшить или
увеличить заготовку на экране. Все перемещения,
регистрируемые датчиками обратной связи, умножаются на этот
коэффициент. Коэффициент 1.0 представляет заготовку в
размерах, заданных на чертеже. Смотри Рис. I.14.
С помощью клавиш с цифрами вводится числовое значение.
Диапазон ввода составляет от 0,1000 до 10,000. Также
допускается ввод отрицательного значения.
Настройки масштабирования сохраняются после отключения
питания.
Если коэффициент масштабирования имеет любое значение
кроме 1, то на оси дисплея отображается символ .
Клавиша Softkey ВКЛ/ВЫКЛ служит для включения и
отключения коэффициента масштабирования.
Зеркальное отображение
Диаметр/радиус
Выберите ДИАМЕТР/РАДИУС для изменения отображения оси
как диаметр или как радиус. ВКЛ означает, что данная ось будет
отображаться как диаметр. ВЫКЛ отключает функцию ДИАМЕТР/
РАДИУС. Смотри Рис. I.15. Информация о функции Радиус/
Диаметр в режиме точения, смотри "Softkey R
Выделите курсором ДИАМЕТР/РАДИУС и нажмите Enter.
Курсор переместится в поле оси Х. Нажмите Softkey ВКЛ/ВЫКЛ
для активации или деактивации функции, в зависимости от того,
что Вы хотите выбрать, диаметр или радиус.
Подтвердите выбор кнопкой Enter.

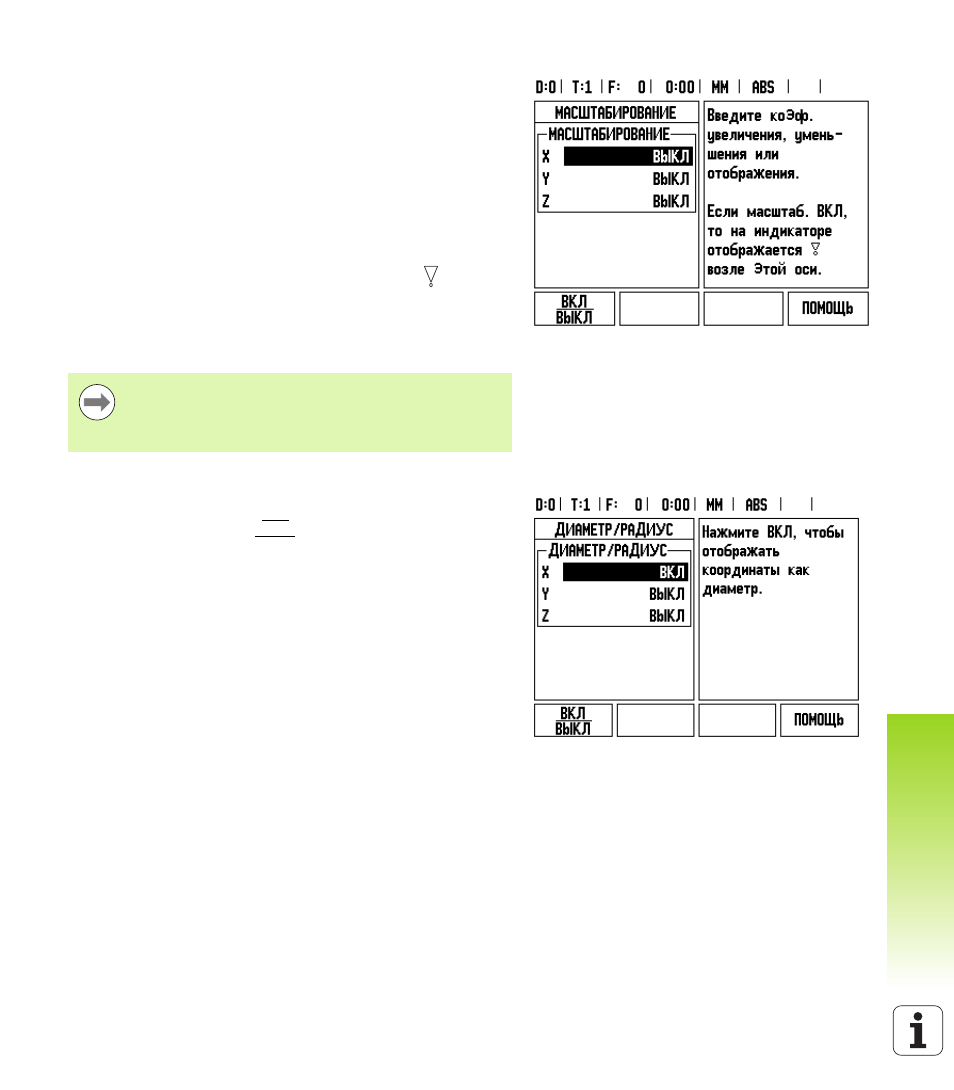

Рис. I.14 Масштабирование
Коэффициент масштабирования -1.00 отобразит
заготовку зеркально. Вы можете одновременно
выполнить зеркальное отображение заготовки и ее
масштабирование.
Рис. I.15 Форма ввода Диаметр/радиус
