Установка точки привязки с использованием функции
ЗАПОМНИТЬ/УСТ.
Функцию ЗАПОМНИТЬ/УСТ. лучше использовать, когда диаметр
инструмента неизвестен и инструмент находиться под нагрузкой.
Смотри Рис. I.54 & Рис. I.55
Использование функции ЗАПОМНИТЬ/УСТ.:
Нажмите кнопку ТОЧКА ПРИВЯЗКИ.
Курсор переместится в поле № ТОЧКИ
ПРИВЯЗКИ.
Введите номер точки привязки и переместите
курсор в поле ОСИ Х кнопкой со СТРЕЛКОЙ
ВНИЗ.
Вращайте заготовку вдоль оси X.
Нажмите Softkey ЗАПОМНИТЬ в момент, когда
инструмент еще режет.
Отведите инструмент от заготовки.
Выключите шпиндель и измерьте диаметр
заготовки.
Введите измеренный диаметр, например, 15 мм и
нажмите Enter.
Помните, что ND 522/523 должно находиться в
режиме отображения диаметра (Ø), когда Вы
вводите значение диаметра.

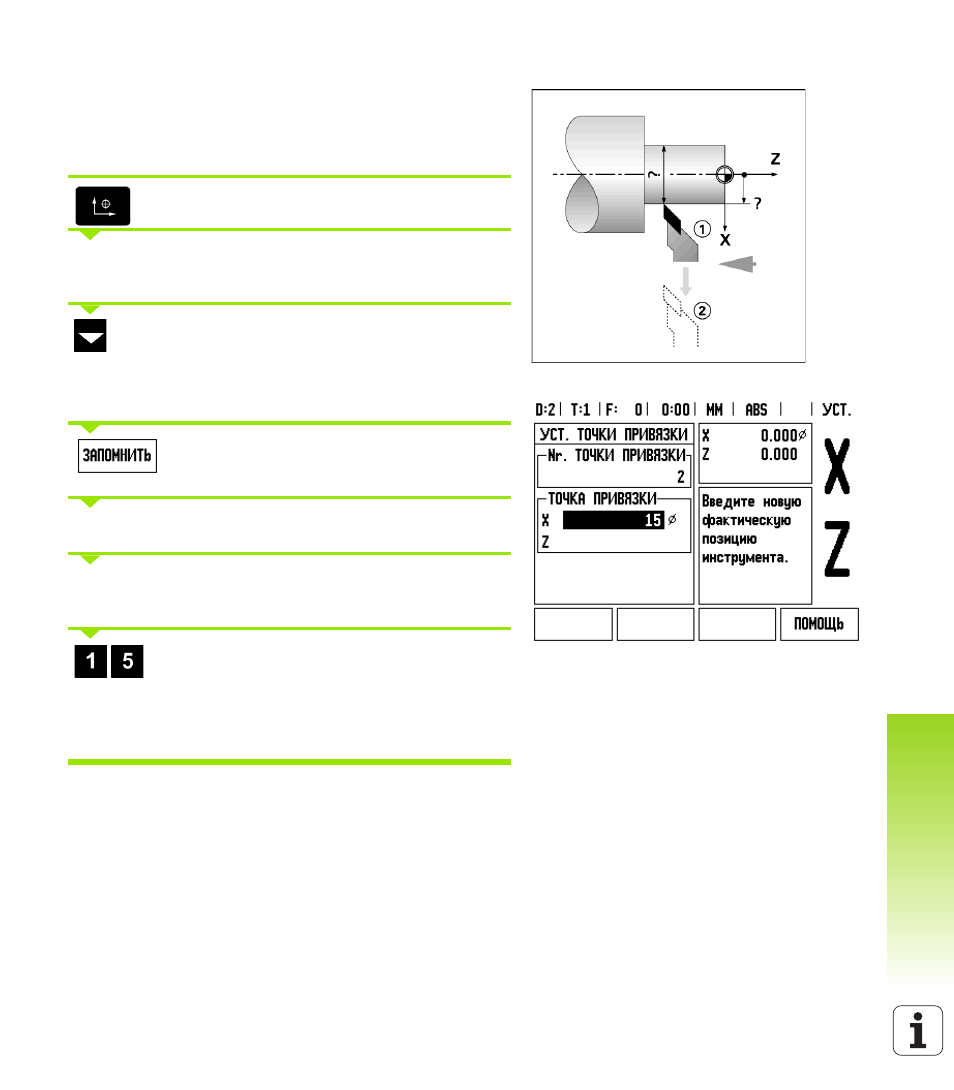

Рис. I.54
Рис. I.55 Установка точки привязки с
использованием функции ЗАПОМНИТЬ/
УСТ.
