I Инструкции по эксплуатации
I – 3
Функции
фрез
еров
ания
Подготовка:
Выберите желаемый инструмент.
Разумнее выполнить предварительное позиционирование
инструмента (например, X = Y = -20 мм).
Переместите инструмента на глубину фрезерования.
С помощью Softkey УСТ./ОБНУЛ. выберите
режим установки.
Нажмите клавишу оси Y.
Введите заданное значение положения для
угла 1: Y = 20 мм и
выберите коррекцию на радиус инструмента R + с
помощью Softkey R+/-. Нажимайте до тех пор, пока
возле значения оси не появится R+.
Нажмите Enter.
Перемещайте ось Y, пока значение индикации не
будет равным нолю, а квадратик графической
помощи позиционирования не будет лежать в
центре между метками.
Нажмите клавишу оси X.

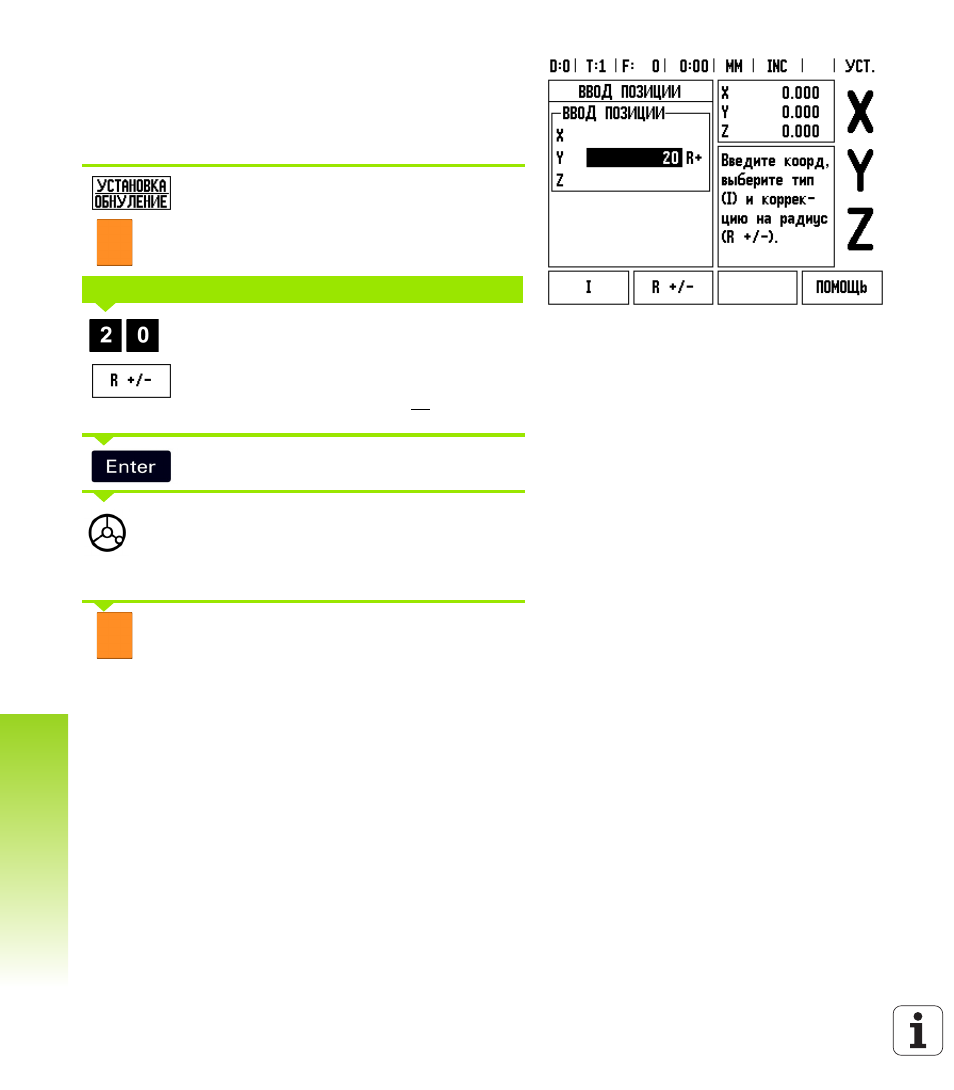

Рис. I.33
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
