ND 780 75
II – 2
Настройки
систе
м
ы II – 2 Настройки системы
Параметры настроек системы
В настройки системы можно попасть, нажав клавишу Softkey
НАСТРОЙКИ, а затем Softkey НАСТРОЙКИ СИСТЕМЫ. Смотри
Рис. II.5
Настойки системы обычно устанавливаются при первом
включении УЦИ и затем редко меняются. Поэтому настройки
системы защищены паролем: (95148). Введите пароль, используя
клавиши с цифрами, и подтвердите кнопкой Enter.
Настройки датчика
В НАСТРОЙКАХ ДАТЧИКА можно установить его разрешение и
тип (линейный или круговой), направление счета, тип
референтной метки. Смотри Рис. II.6.
 При открытии НАСТРОЕК СИСТЕМЫ курсор автоматически
встает на НАСТРОЙКА ДАТЧИКА. Нажмите Enter. После этого
откроется список возможных входов датчика.
 Выберите датчик, настройки которого Вы хотите изменить и
нажмите Enter.
 Курсор окажется в поле ТИП ДАТЧИКА, выберите желаемый
тип, нажимая на клавишу Softkey ЛИНЕЙНЫЙ/КРУГОВОЙ.
 Для линейных датчиков в поле РАЗРЕШЕНИЕ выберите
клавишами ГРУБЕЕ или ТОЧНЕЕ разрешение в мкм (10, 5, 2,
1, 0.5) или введите его с клавиатуры. Для датчиков вращения
необходимо указать количество штрихов на оборот.
 В поле РЕФ. МЕТКА используя Softkey РЕФ. МЕТКА выберите
один из следующих вариантов: референтная метка отсутствует
ОТСУТСТВ., есть одна метка ОДНА или КОДИР. для датчиков
с кодированной референтной меткой.

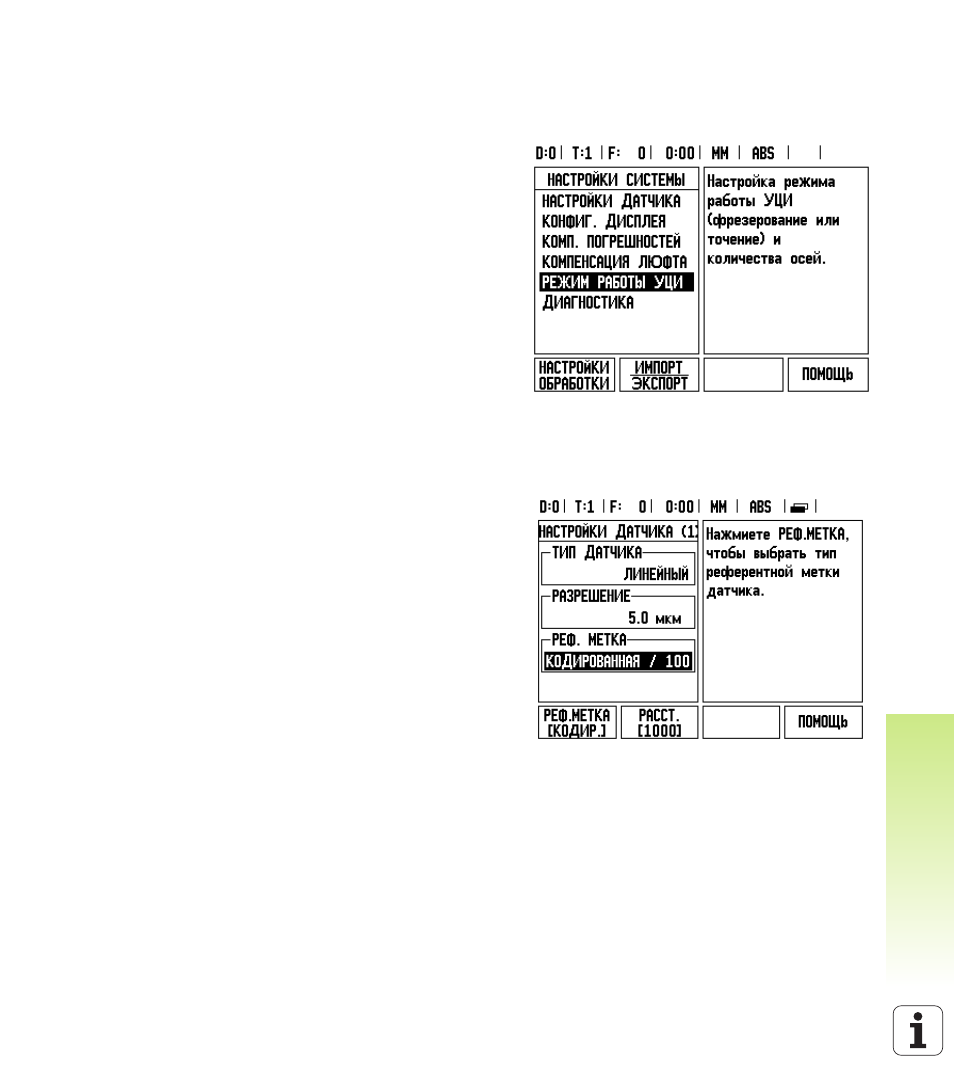

Рис. II.5 Меню настроек системы
Рис. II.6 Меню настроек датчика
