80
II Техническая информация
II – 2
Настройки
систе
мы
Компенсация люфта
При использовании датчика вращения для определения
линейных перемещений смена направления движения стола
приводит к ошибке значения положения из-за зазоров в
конструкции ведущего винта. Эта ошибка называется люфтом. Ее
можно компенсировать путем введения значения люфта
ведущего винта в функцию компенсации люфта. Смотри Рис. II.9.
Если датчик вращения опережает стол (отображаемое значение
больше фактического положения стола), то речь идет о
положительном люфте и в качестве компенсационного значения
должна задаваться положительная величина.
Отсутствие компенсации соответствует значению 0.000.

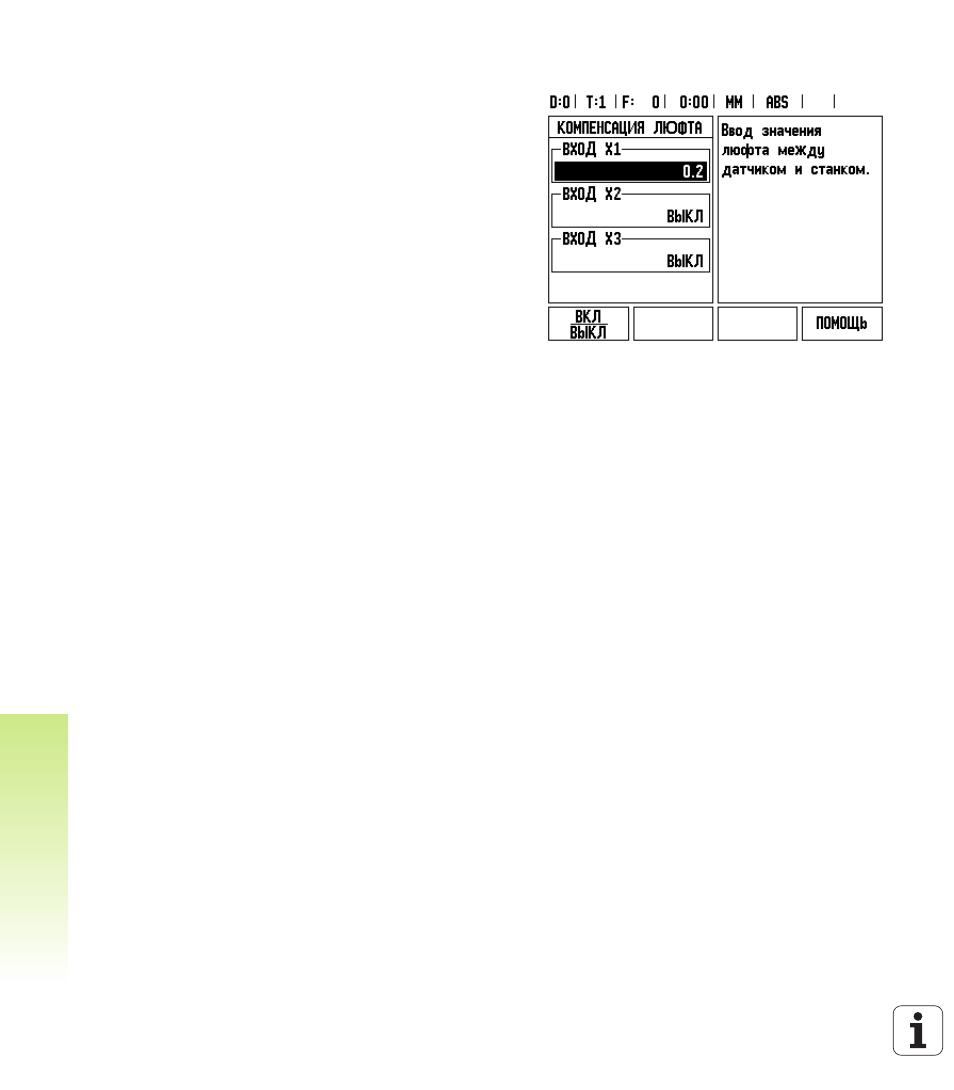

Рис. II.9 Меню компенсации люфта
