I – 1 Основы позиционирования
Точки привязки
Чертеж детали задает определенную точку детали (в
большинстве случаев ее угол) в качестве абсолютной точки
привязки, но иногда задается одна или несколько
дополнительных точек в качестве относительных точек привязки.
При установке точки привязки ей присваивается начало
абсолютной или относительной системы координат. Выверенная
по осям станка заготовка устанавливается в определенное
положение относительно инструмента, а индикация осей
устанавливается в ноль или на соответствующее значение
положения (например, для учета радиуса инструмента).
Фактическая и заданная позиции, остаточный
путь
Координата, в которой инструмент находится в данный момент,
называется текущей позицией, а координата, в которую
инструмент должен переместиться - заданной. Расстояние от
текущей до заданной позиции называется остаточным путем (в
инкрементах). Смотри Рис. I.1

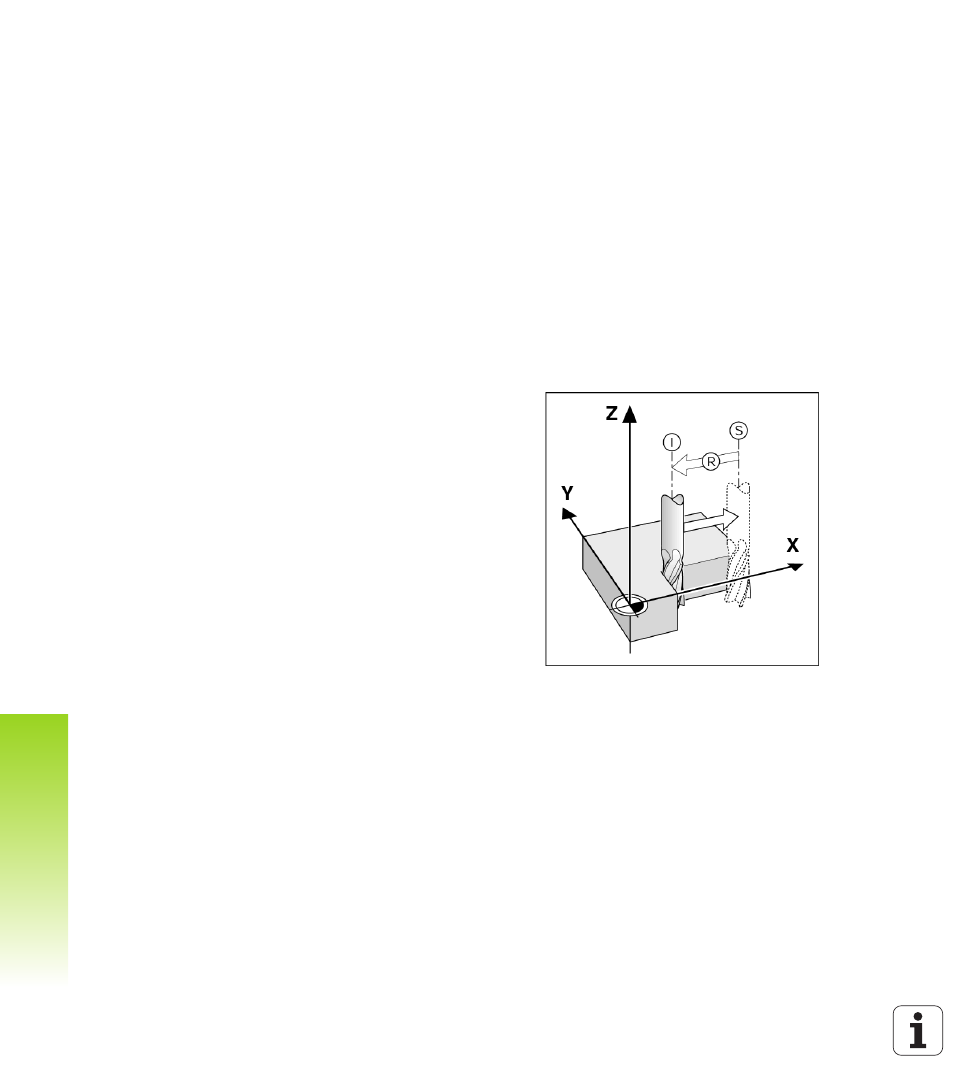

Рис. I.1 Фактическая позиция I, заданная позиция
S и остаточный путь R
