24
I Инструкции по эксплуатации
I – 2
Общ
ая
инф
ор
м
ация
о
ND
522/523
Настройки
ND 522/523 имеет два раздела для настройки параметров:
рабочие настройки и настройки системы. Рабочие настройки
используются для настройки каждого процесса обработки под его
требования. Настройки системы используются для задания
параметров датчика и параметров отображения.
РАБОЧИЕ НАСТРОЙКИ становятся доступными после нажатия
Softkey НАСТРОЙКИ. Смотри Рис. I.13. В меню РАБОЧИЕ
НАСТРОЙКИ доступны следующие клавиши Softkey:
НАСТРОЙКИ СИСТЕМЫ
Эта клавиша позволяет перейти в настройки конфигурации
УЦИ. Смотри "Параметры настроек системы" на странице 75.
ИМПОРТ/ЭКСПОРТ
С помощью этой кнопки активируется режим импорта/экспорта
рабочих параметров. Смотри "Импорт/Экспорт" на странице 27.
ПОМОЩЬ
Используя эту кнопку можно открыть встроенную помощь.
Параметры меню Рабочие настройки
Для просмотра рабочих настроек используйте клавиши со
стрелками ВВЕРХ/ВНИЗ, а для редактирования нажмите Enter на
одном из параметров.
Единицы измерения
В этой форме задаются ЕДИНИЦЫ ИЗМЕРЕНИЯ и форматы.
После включения УЦИ эти настройки сразу становятся
активными.
Дюймы/ММ - измерения длины отображаются и вводятся в
единицах, выбранных в поле ЛИНЕЙНЫЙ. Переключение
между миллиметрами и дюймами происходит при нажатии
Softkey ДЮЙМЫ/MM. Вы можете изменить единицы
измерения нажатием Softkey ДЮЙМЫ/ММ, как в режиме
фактического значения, так и в режиме остаточного пути.
Десятичные значения, радианы или градусы/минуты/секунды
(ГМС) - в поле УГЛОВОЙ задается, в каких величинах
отображается и вводится значение угла. Выберите
ДЕСЯТИЧНЫЕ ЗНАЧЕНИЯ, РАДИАНЫ или ГРАД/МИН/С
используя Softkey.

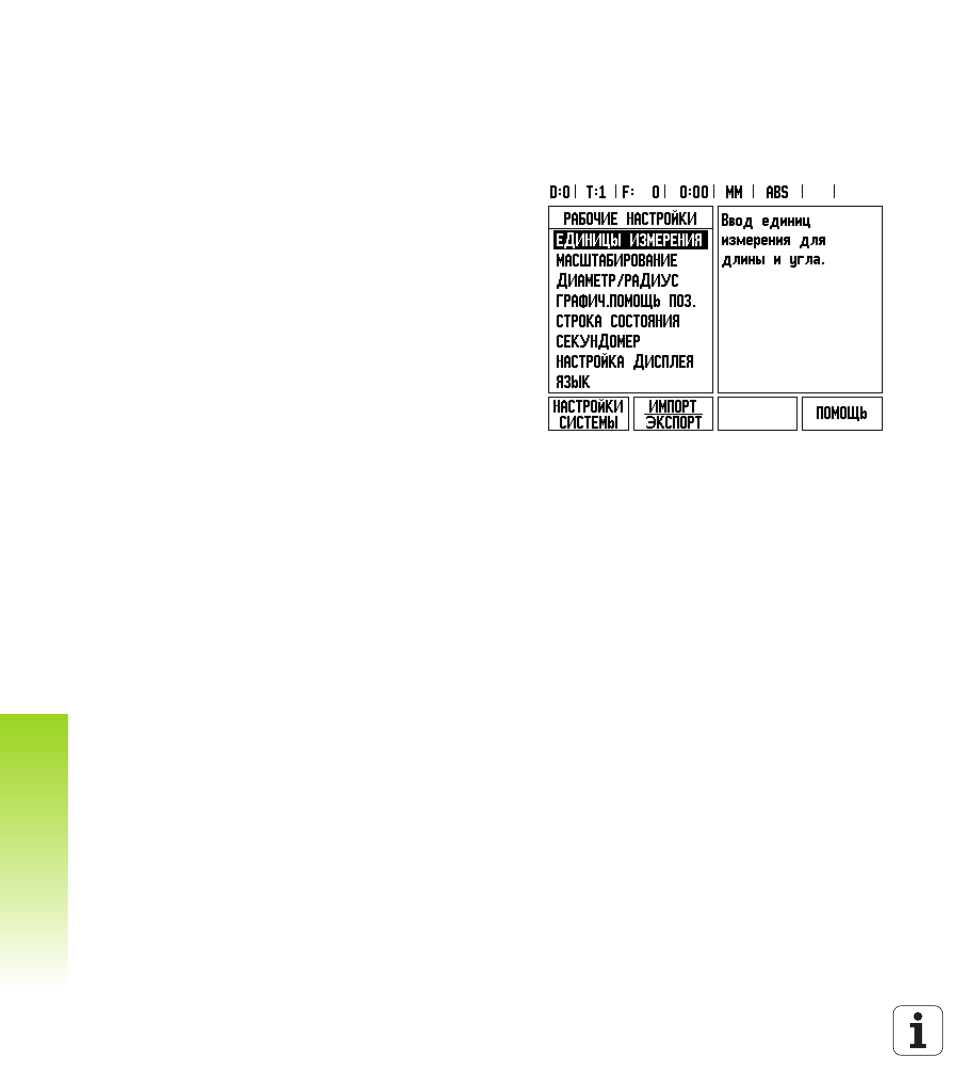

Рис. I.13 Меню РАБОЧИЕ НАСТРОЙКИ в режиме
фрезерования
