66
I Инструкции по эксплуатации
I – 4
Функции
то
ч
ен
и
я
Кнопка Калькулятор конуса
Конус можно рассчитывать путем ввода размеров, указанных на
чертеже, или же путем ощупывания заготовки конусной формы с
помощью инструмента или измерительного датчика.
Калькулятор конуса предназначен для расчета угла конуса.
Смотри Рис. I.56 и Рис. I.57.
Ввод значений:
Для расчета конуса необходимо:
Изменение радиуса конуса
Длина конуса
Для расчета конуса с использованием двух диаметров (D1, D2) и
длины необходимо:
Начальный диаметр
Конечный диаметр
Длина конуса
Нажмите кнопку КАЛЬКУЛ-Р.
На панели Softkey появятся клавиши с функциями
калькулятора конуса.
Для подсчета угла по двум диаметрам и
расстоянием между ними используйте клавишу
Softkey КОНУС: D1/D2/L.
Введите первую точку конуса ДИАМЕТР 1
используя клавиши с цифрами на клавиатуре и
нажмите Enter, или коснитесь инструментом
одной точки и нажмите ЗАПОМНИТЬ.
Повторите это действие для поля ДИАМЕТР 2.
При использовании кнопки ЗАПОМНИТЬ угол
конуса подсчитывается автоматически.
Если Вы вводите данные через клавиатуру, то
введите значение в поле ДЛИНА и нажмите Enter.
Угол конуса отобразится в поле УГОЛ
Для подсчета угла по отношению изменения
диаметра к длине используйте клавишу Softkey
КОНУС: ОТНОШЕНИЕ.
Используя клавиши с цифрами введите значения
в поля ЗНАЧЕНИЯ 1 и ЗНАЧЕНИЯ 2. Нажимайте
Enter
после каждого ввода.
Рассчитанные значения отношения и угла
появятся в соответствующих полях.

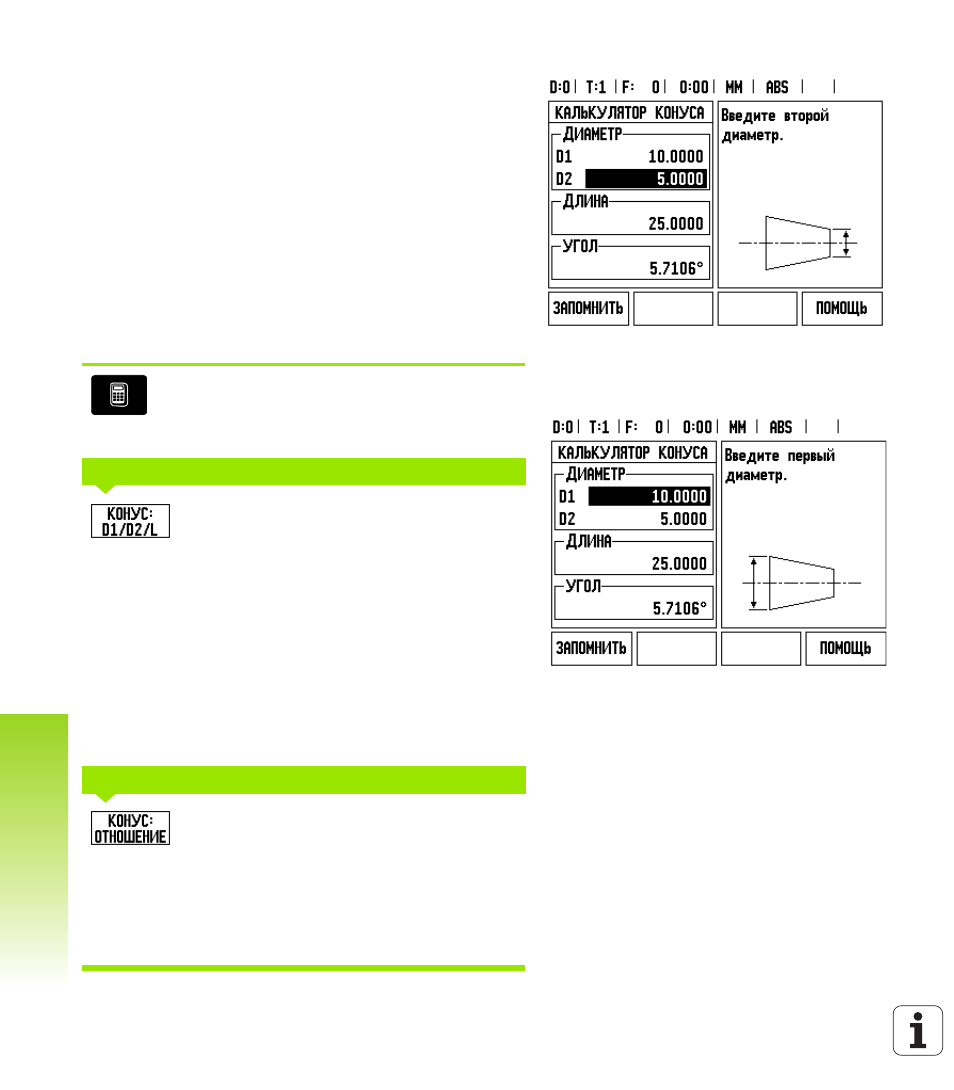

Рис. I.56 Форма Клькулятора конуса - Диаметр 1
Рис. I.57 Форма Клькулятора конуса - Диаметр 2
D1/D2 ДЛИНА
КОНУС: ОТНОШЕНИЕ
