Ввод позиции
Функция ввода значения уже была описана в данном руководстве
(Смотри "Ввод позиции" на странице 41). Описание и примеры,
приведенные в предыдущей главе, сделаны на основе режима
фрезерования. Они также распространяются и на обработку
точением. Исключением являются две функции: коррекция на
диаметр инструмента (R+/-) и ввод значений радиуса или
диаметра.
Коррекция на радиус инструмента не применяется для токарного
инструмента, поэтому эта функция недоступна при вводе позиции
для токарной обработки.
В случае обработки точением можно задавать значения в виде
радиуса или диаметра. При этом следует обращать внимание на
то, чтобы при вводе индикатор работал в соответствующем
режиме (радиус или диаметр). При использовании режима
диаметра отображается символ Ø. Режим индикатора можно
переключить с помощью Softkey R
X
(см. ниже).
Softkey R
X
(Радиус/Диаметр)
На чертежах размеры детали обычно указываются как диаметр.
ND 522/523 может отображать как радиус, так и диаметр. Если
включено отображение диаметра, то возле значения координаты
оси отображается символ (Ø). Смотри Рис. I.58.
Пример: отображение радиуса, точка 1 X = 20 мм
отображение диаметра, точка 1 X = Ø 40 мм
Нажмите клавишу Softkey R
X
для переключения
между отображением радиуса и диаметра.

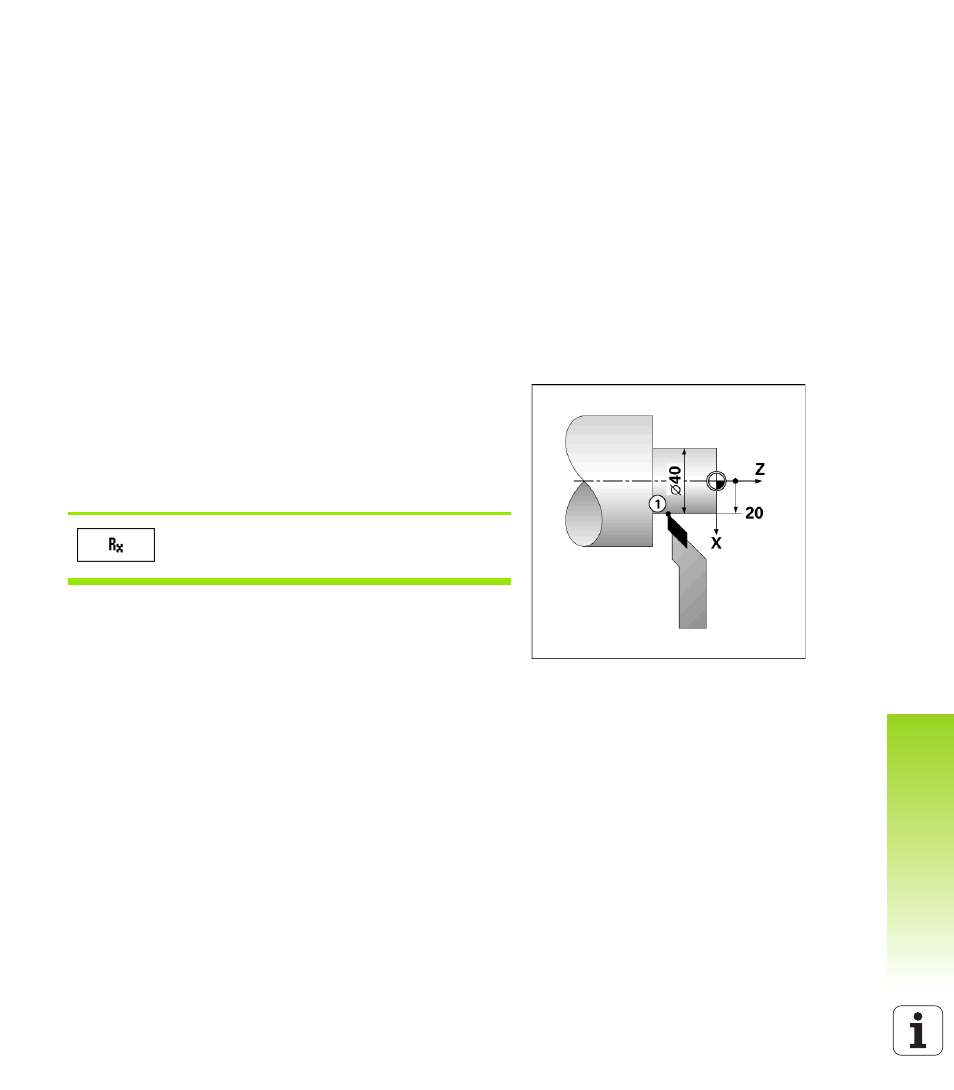

Рис. I.58 Пример заготовки для отображения
радиуса/диаметра
