56

I Инструкции по эксплуатации

I – 3

Функции

фрез

еров

ания

Пример: нажмите кнопку Фрезерование фаски, чтобы

открыть форму ввода: (Смотри Рис. I.43).

Плоскость: XY (доступны 3 варианта - XY, YZ и XZ). Выберите

подходящий.

Начальная точка: введите данные или нажмите Softkey
ЗАПОМНИТЬ

1-ый шаг: ввод данных

Для выбора поверхности фрезерования нажмите
ПЛОСКОСТЬ.

Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.

Введите координаты начальной точки первой
оси или нажмите ЗАПОМНИТЬ для захвата
текущей координаты.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите координаты начальной точки второй оси
или нажмите ЗАПОМНИТЬ для захвата текущей
координаты.

Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.

Введите координаты конечной точки первой оси
или нажмите ЗАПОМНИТЬ для захвата текущей
координаты.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите координаты конечной точки второй оси
или нажмите ЗАПОМНИТЬ для захвата текущей
координаты.

Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.

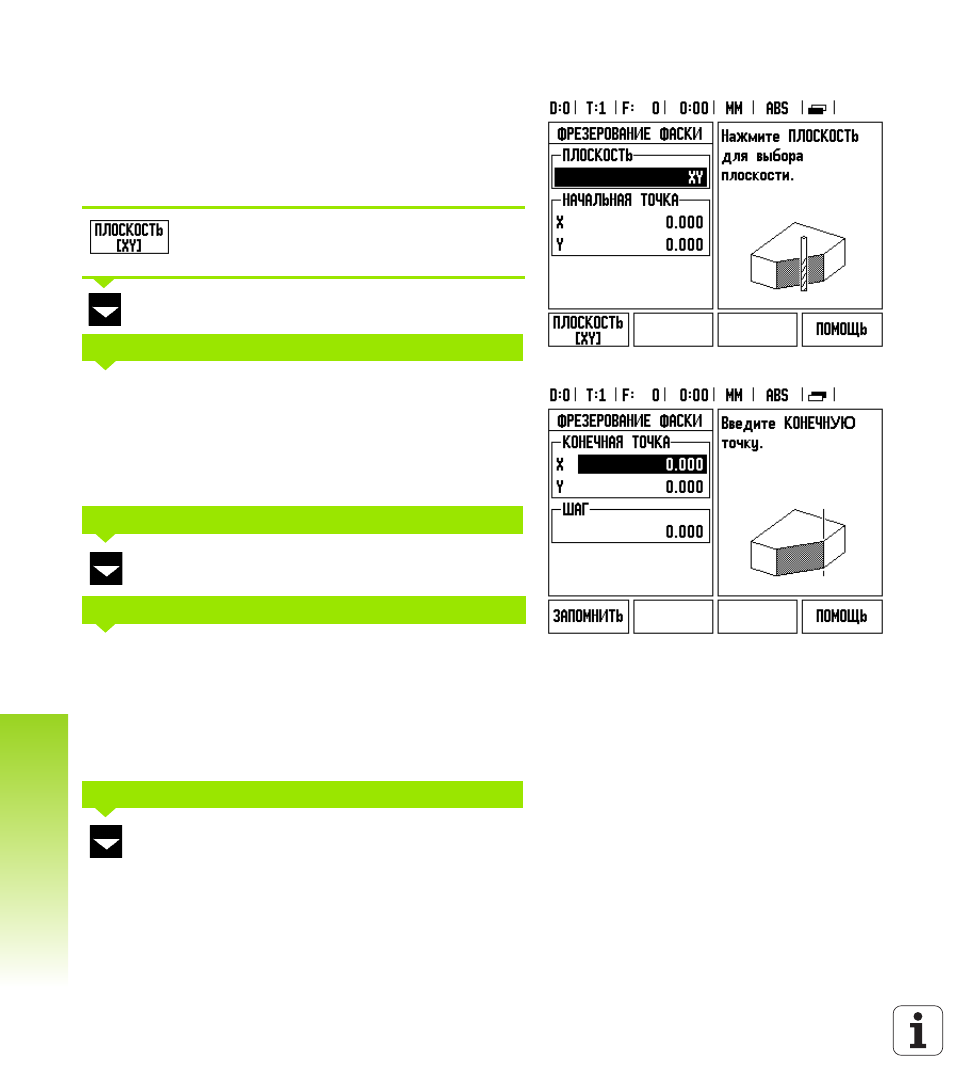

Рис. I.43 Форма ввода: Плоскость

Рис. I.44 Форма ввода: Конечная точка

НАЧАЛЬНАЯ ТОЧКА

ВВОД СЛЕДУЮЩИХ ДАННЫХ

КОНЕЧНАЯ ТОЧКА

ВВОД СЛЕДУЮЩИХ ДАННЫХ
