ND 522/523 33
I – 3
Функции
фрез
еров
ания
Коррекция на радиус инструмента
ND 522/523 предоставляет в распоряжение функцию коррекции
на радиус инструмента, что позволяет вводить размеры заготовки
непосредственно с чертежа. УЦИ автоматически отображает
путь, увеличивая (R+) или уменьшая (R-) его на радиус
инструмента. Смотри Рис. I.23. (для более подробной
информации смотри "Ввод позиции" на странице 41).
Длина инструмента
Коррекцию на длину можно ввести вручную, если она известна,
или позволить ND 522/523 определить ее автоматически. В
последующем примере использования таблицы инструментов
можно найти другие замечания о Softkey ЗАПОМНИТЬ ДЛИНУ.
Следующие клавиши Softkey доступны пользователю в ТАБЛИЦЕ
ИНСТРУМЕНТОВ или в форме ввода отдельного инструмента:
Знак числа для разницы длины Δ L
Если инструмент длиннее поверочного инструмента: Δ L > 0 (+)
Если инструмент короче поверочного инструмента: Δ L < 0 (–)
Разница длины обозначается символом “ Δ “.
Ввод данных инструмента (Рис. I.25)
 Нажмите кнопку ИНСТРУМЕНТ
 Переместите курсор на выбранный инструмент и нажмите
Enter
. Появится форма ХАРАКТЕРИСТИКИ ИНСТРУМЕНТА.
 Введите диаметр инструмента.
 Введите длину инструмента или нажмите ЗАПОМНИТЬ
ДЛИНУ.
 Введите единицы измерения.
 Выберите тип инструмента и нажмите Enter для возврата к
таблице. Нажмите C для выхода.

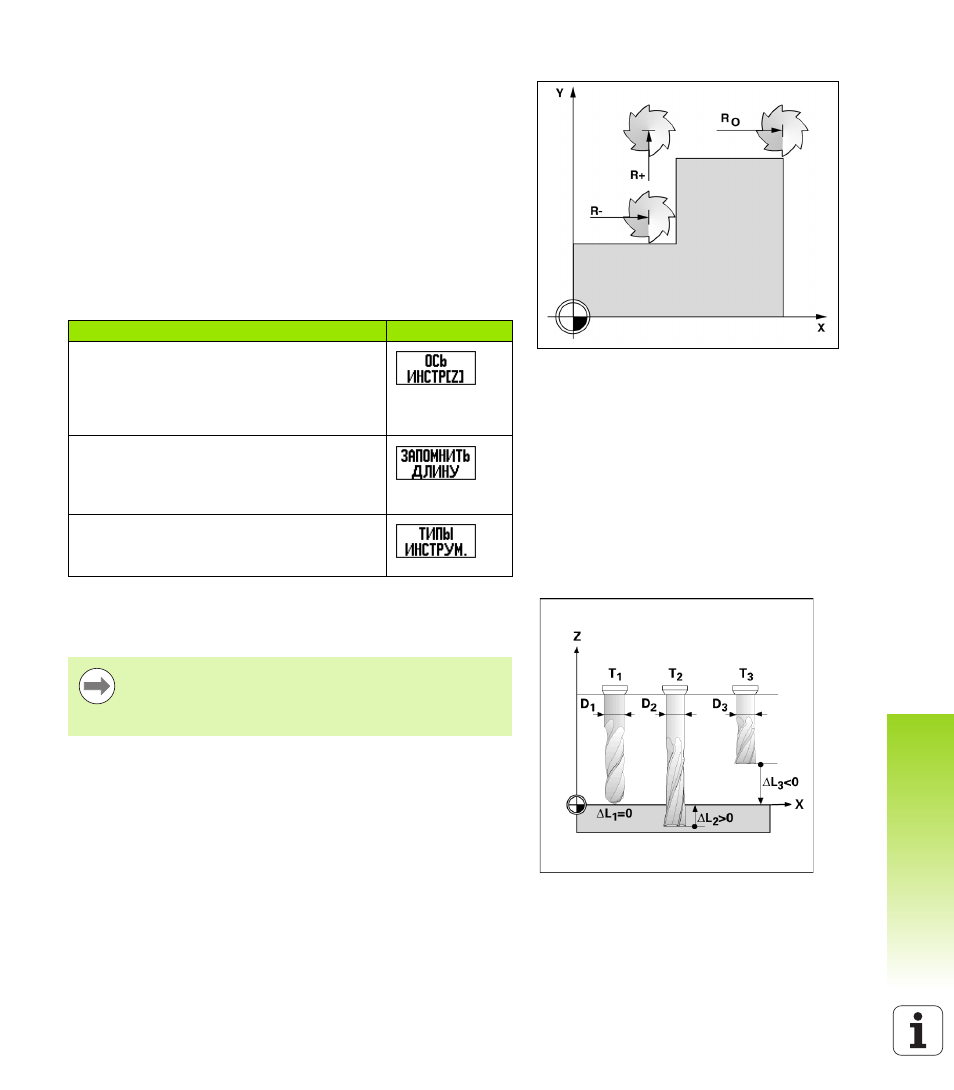

Рис. I.23 Коррекция на радиус инструмента
Функция Softkey
Этой клавишей выбирается ось, для которой
будет действовать коррекция на длину
инструмента. Диаметр инструмента
используется для смещения двух
оставшихся осей.
Нажмите эту кнопку для автоматического
ввода коррекции на длину. Она доступна
только тогда, когда курсор стоит в поле
ДЛИНА.
Этой клавишей выбирается ТИП
ИНСТРУМЕНТА. Она доступна только из
поля ТИП.
Рис. I.24 Длина и диаметр инструмента
В качестве коррекции на длину инструмента задается
разница Δ L между длиной инструменти и поверочного
инструмента. На Рис. I.24 инструмент T1 является
поверочным инструментом.
