ND 522/523
13
I – 1
Основы
по
зициониров
ания
Абсолютные координаты заготовки
Каждая точка на заготовке однозначно определяется с помощью
ее абсолютных координат. Смотри Рис. I.2.
Пример: абсолютные координаты точки
1
:
X = 20 мм
Y = 10 мм
Z = 15 мм
Если на чертеже обозначены aбсолютные координаты, то при
сверлении и фрезеровании инструмент необходимо переместить
в точку с указанными выше координатами.
Инкрементальные координаты заготовки
Координаты точки могут также отсчитываться от предыдущей
заданной позиции. Относительная точка привязки
устанавливается в этом случае в предыдущей заданной позиции,
а речь идет о инкрементных координатах (increment =
приращение) или о инкрементальных (составных) размерах, так
как координата указывается через сложение составных размеров.
Инкрементальные координаты обозначаются с буквой I.
Пример: инкрементальные координаты точки
3
относительно
точки
2
. Смотри Рис. I.3
.
Aбсолютные координаты точки
2
:
X = 10 мм
Y = 5 мм
Z = 20 мм
Инкрементальные координаты точки
3
:
IX = 10 мм
IY = 10 мм
IZ = –15 мм
Если на чертеже обозначены инкрементальные координаты, то
при сверлении и фрезеровании инструмент перемещается
каждый раз на значение координаты.

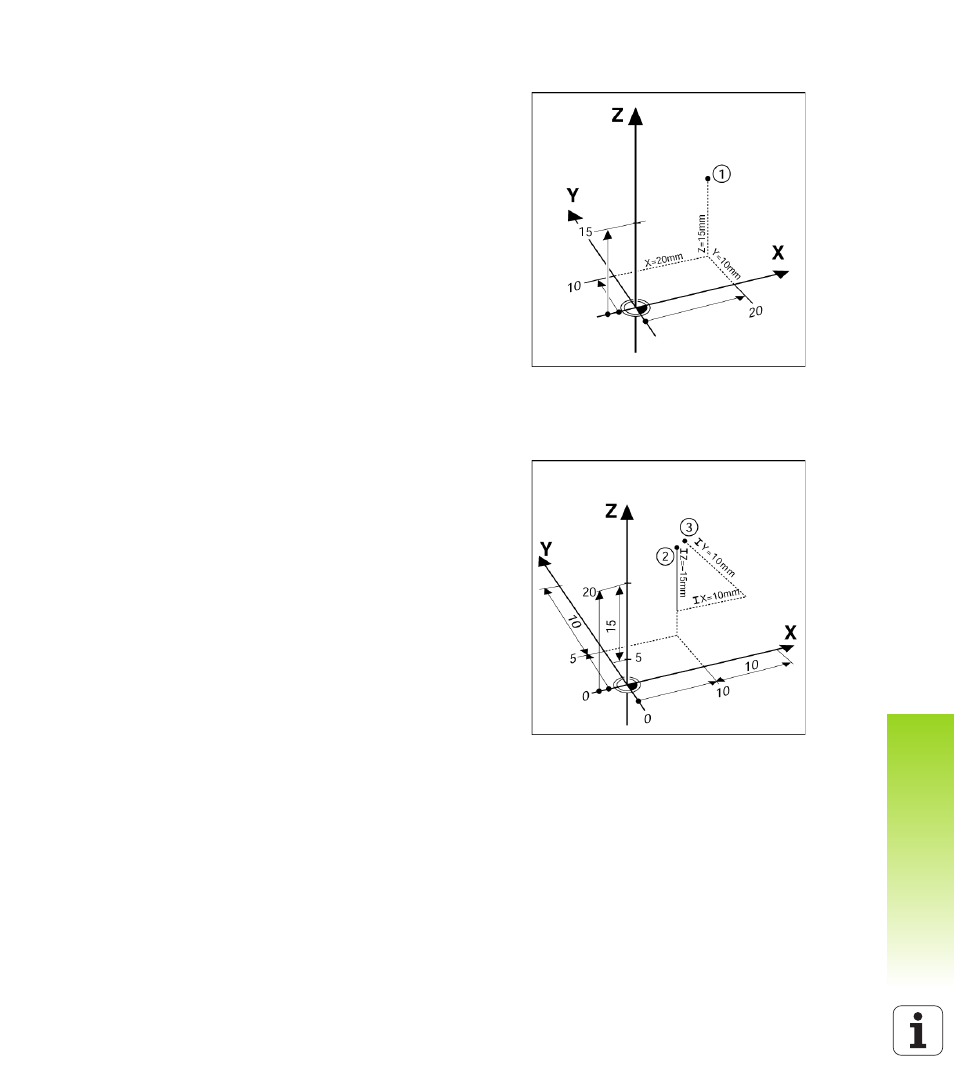

Рис. I.2 Точка 1 имеет абсолютные координаты
Рис. I.3 Точка 3 с координатами в приращениях
