Пример: задание точки привязки к заготовке без
использования функции ощупывания. Смотри Рис. I.27 &
Рис. I.28.
Диаметр инструмента: D = 3 мм
Последовательность осей в этом примере: X - Y - Z
Подготовка: задайте инструмент, который будет использоваться
для установки точки привязки
Нажмите кнопку ТОЧКА ПРИВЯЗКИ.
Курсор переместится в поле № ТОЧКИ
ПРИВЯЗКИ.
Введите номер точки привязки и переместите
курсор в поле Х-оси кнопкой со СТРЕЛКОЙ ВНИЗ.
Коснитесь грани заготовки
1
.
Введите положение центра инструмента
(X = – 1.5 мм) и
нажмите кнопку СО СТРЕЛКОЙ ВНИЗ, чтобы
переместиться в поле оси Y.
Коснитесь грани заготовки
2
.
Введите положение центра инструмента
(Y = – 1.5 мм) и
нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Коснитесь поверхности заготовки.

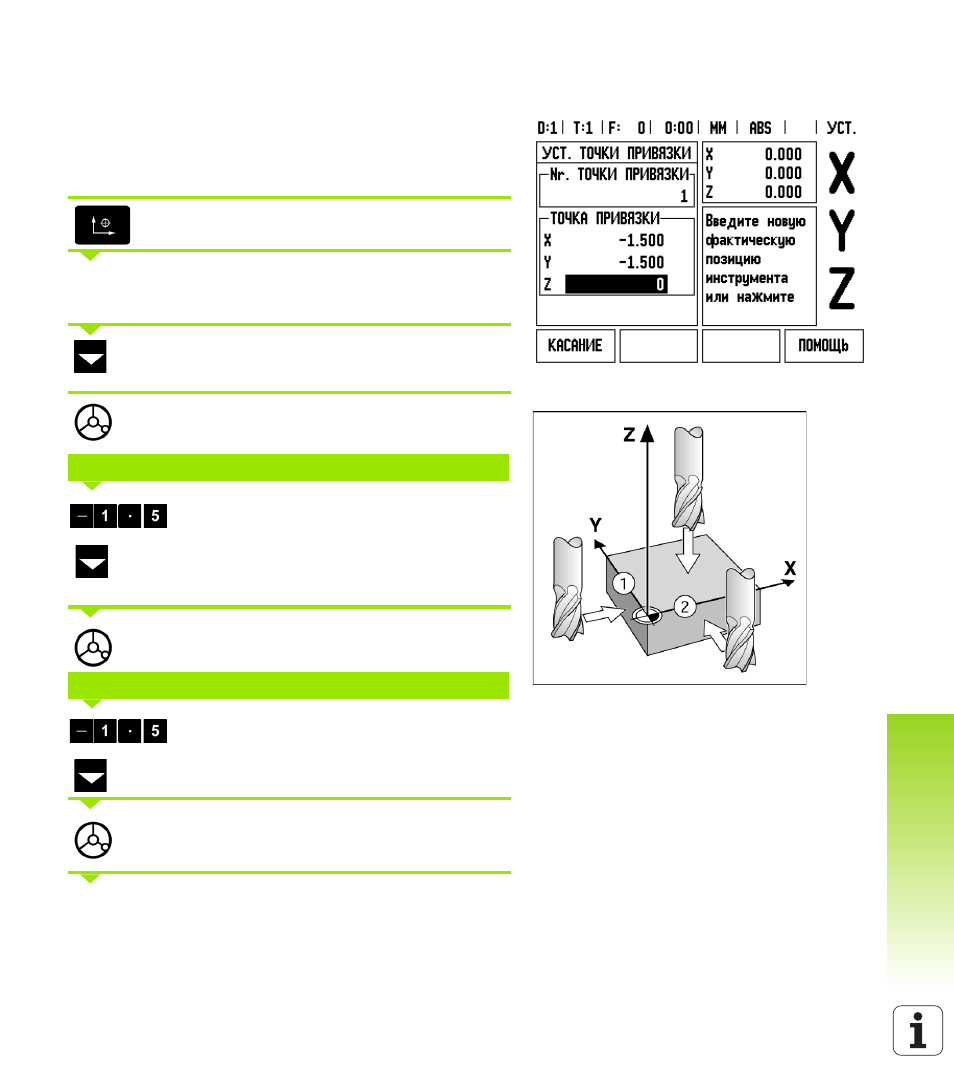

Рис. I.27 Форма УСТ.ТОЧКИ ПРИВЯЗКИ
Рис. I.28
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО X
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО Y
