Графическая помощь при позиционировании
При отображении остаточного пути ND 522/523 предоставляет
графическую поддержку. Смотри Рис. I.8.
ND 522/523 показывает квадратик под осью для которой
отображается остаточный путь. Две треугольные метки в центре
окна символизируют заданную позицию.
Квадратик показывает текущее положение оси. Во время
перемещения оси в квадрате появляется стрелка, указывающая
направление движения. Это помогает определить, перемещается
ли инструмент к заданной позиции или от нее. Квадратик
начинает перемещаться лишь тогда, когда ось находится вблизи
заданной позиции. Настройка графической помощи при
позиционировании описана в меню РАБОЧИЕ НАСТРОЙКИ.
Смотри "Графическая помощь при позиционировании" на
Помощь
Встроенные инструкции по эксплуатации помогут в любое время
найти необходимую информацию. Смотри Рис. I.9
Для вызова встроенной помощи:
Нажмите Softkey ПОМОЩЬ.
На экране появится информация о текущей операции.
Используйте клавиши ВВЕРХ/ВНИЗ, чтобы пролистать
страницы, если текст превышает размер экрана.
Для просмотра информации по другой теме:
Нажмите Softkey СПИСОК ТЕМ.
Нажмите клавишу ВВЕРХ/ВНИЗ для просмотра всего списка.
Нажмите Enter для вывода не экран информации по выбранной
теме.
Для выхода из руководства пользователя:
Нажмите кнопку C.

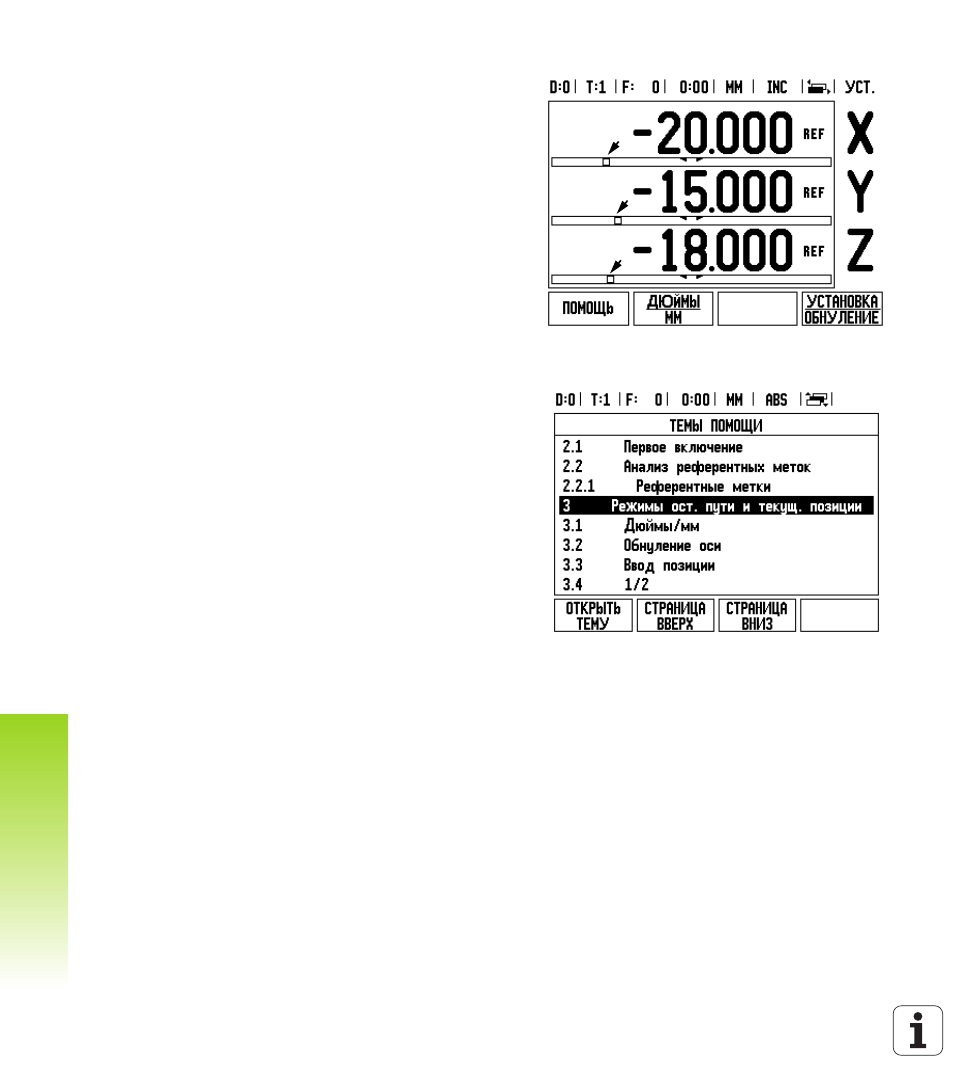

Рис. I.8 Графическая помощь является активной
(указано стрелками)
Рис. I.9 Список тем помощи
