Пример: нажмите кнопку Фрезерование фаски, чтобы открыть
форму ввода: (Смотри Рис. I.45), (Рис. I.46) и (Рис. I.47).
Плоскость: XY (доступны 3 варианта - XY, YZ и XZ). Выберите
подходящий.
Центральная точка: введите данные или нажмите Softkey
Запомнить
1-ый шаг: ввод данных
Для выбора поверхности фрезерования нажмите
ПЛОСКОСТЬ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите координаты центральной точки или
нажмите ЗАПОМНИТЬ для захвата текущей
координаты.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите координаты начальной точки оси или
нажмите ЗАПОМНИТЬ для захвата текущей
координаты. Введите координаты конечной
точки оси или нажмите ЗАПОМНИТЬ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите величину шага. Величина шага - это
опция. Если значение шага = 0, то оператор сам
решает во время обработки, на сколько он будет
перемещаться между отдельными шагами.
Нажмите Enter для выполнения программы или
Softkey END для выхода.

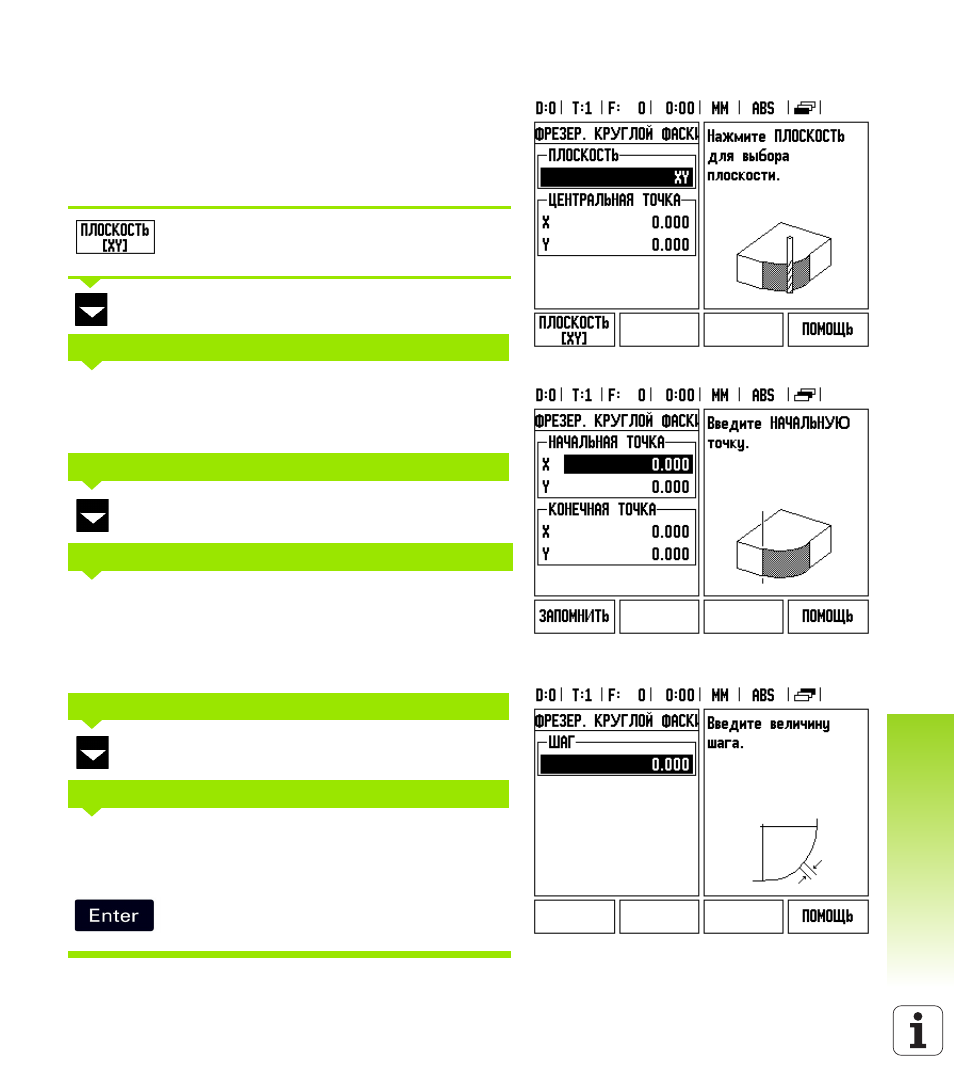

Рис. I.45 Форма ввода: Круглая фаска
Рис. I.46 Форма ввода: Начальная точка
Рис. I.47 Форма ввода: Конечная точка
ЦЕНТРАЛЬНАЯ ТОЧКА
ВВОД СЛЕДУЮЩИХ ДАННЫХ
НАЧАЛЬНАЯ И КОНЕЧНАЯ ТОЧКИ
ВВОД СЛЕДУЮЩИХ ДАННЫХ
ВЕЛИЧИНА ШАГА
