Ввод позиции
Функция ввода позиции позволяет задавать следующую
координату, к которой должно осуществляться перемещение.
После ввода значения координаты УЦИ переключается в режим
остаточного пути и отображает расстояние между текущей и
заданной координатами. Оператору остается только перемещать
ось до тех пор, пока на индикаторе не отобразится значение
положения, равное 0. Координата может быть задана как в
абсолютных значениях (относительно текущей точки привязки),
так и в инкрементальных (относительно текущей координаты).
В режиме фрезерования ввод позиции позволяет также задавать,
какой стороной инструмента должна проводиться обработка в
заданной позиции. Softkey R+/- в форме ввода позиции
определяет коррекцию, действующую во время движения. R+
означает, что центр данного инструмента расположен справа (в
положительном направлении) от режущей кромки. R- означает,
что центр данного инструмента расположен слева (в
отрицательном направлении) от режущей кромки. Коррекция R+/-
автоматически учитывает диаметр инструмента при индикации
остаточного пути. Смотри Рис. I.31
Ввод абсолютного значения
Пример: фрезерование ступени путем "обнуления" с
использованием абсолютных значений
Координаты задаются в абсолютных значениях; точка привязки
находится в нулевой точке заготовки. Смотри Рис. I.32 & Рис. I.33.
Угол
1
: X = 0 мм / Y = 20 мм
Угол
2
: X = 30 мм / Y = 20 мм
Угол
3
: X = 30 мм / Y = 50 мм
Угол
4
: X = 60 мм / Y = 50 мм

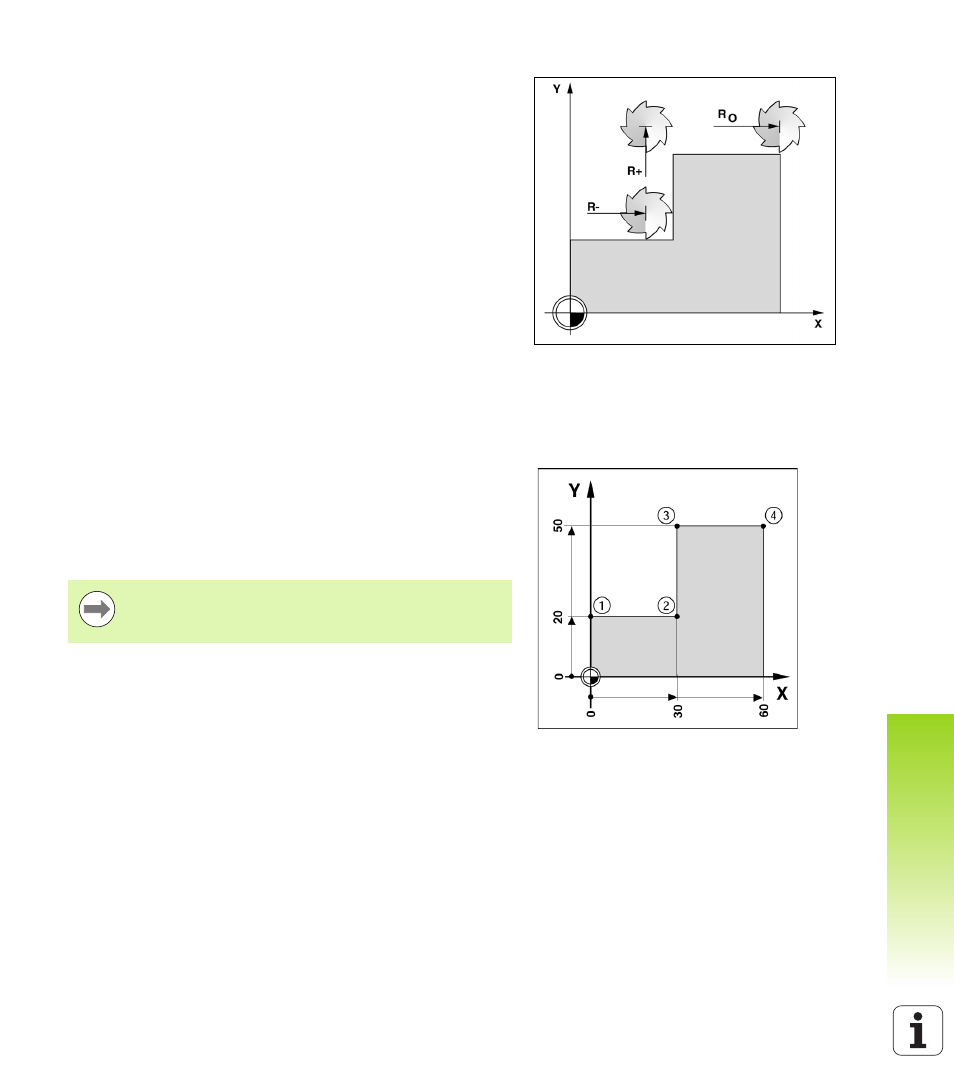

Рис. I.31 Коррекция на радиус инструмента
Рис. I.32 Один цикл
Если Вы хотите вызвать последнее введенное
значение для определенной оси, то просто нажмите
кнопку этой оси.
