48 I Инструкции по эксплуатации
I – 3
Функции
фрез
еров
ания
Группы отверстий на окружности и прямых (фрезерование)
В этом разделе описываются функции, предназначенные для
создания групп отверстий на окружности и прямых.
Нажмите кнопку ОТВЕРСТИЯ НА ОКРУЖНОСТИ или
ОТВЕРСТИЯ НА ПРЯМЫХ для выбора желаемого шаблона и
ввода необходимых данных. Эти данные обычно берутся из
чертежа детали (например, глубина отверстий, их количество и
т.д.).
Устройство цифровой индикации ND 522/523 рассчитывает
положение всех отверстий и отображает шаблон графически на
экране.
С помощью графики можно проверить правильность расчетов
перед началом обработки. Она также полезна при прямом выборе
отверстий, выполнении одиночных отверстий или исключении
отверстий из ряда.
Функции шаблонов фрезерования
Отверстия на окружности
Необходимые данные:
 Тип шаблона (окружность или сегмент)
 Отверстия (число)
 Центр (центр окружности в плоскости шаблона)
 Радиус (определяет радиус окружности шаблона)
 Начальный угол (угол первого отверстия) - это угол между
нулевым углом опорной оси и первым отверстием (более
подробную информацию смотри "Опорная ось угла" на
странице 14).
 Шаг угла (опция: активна только для
сегмента). Шаг угла - это угол между отверстиями.
 Глубина (конечная глубина сверления по оси инструмента)
ND 522/523 рассчитывает координаты отверстий, а Вы затем
приближаетесь к ним путем обнуления отображаемого значения.

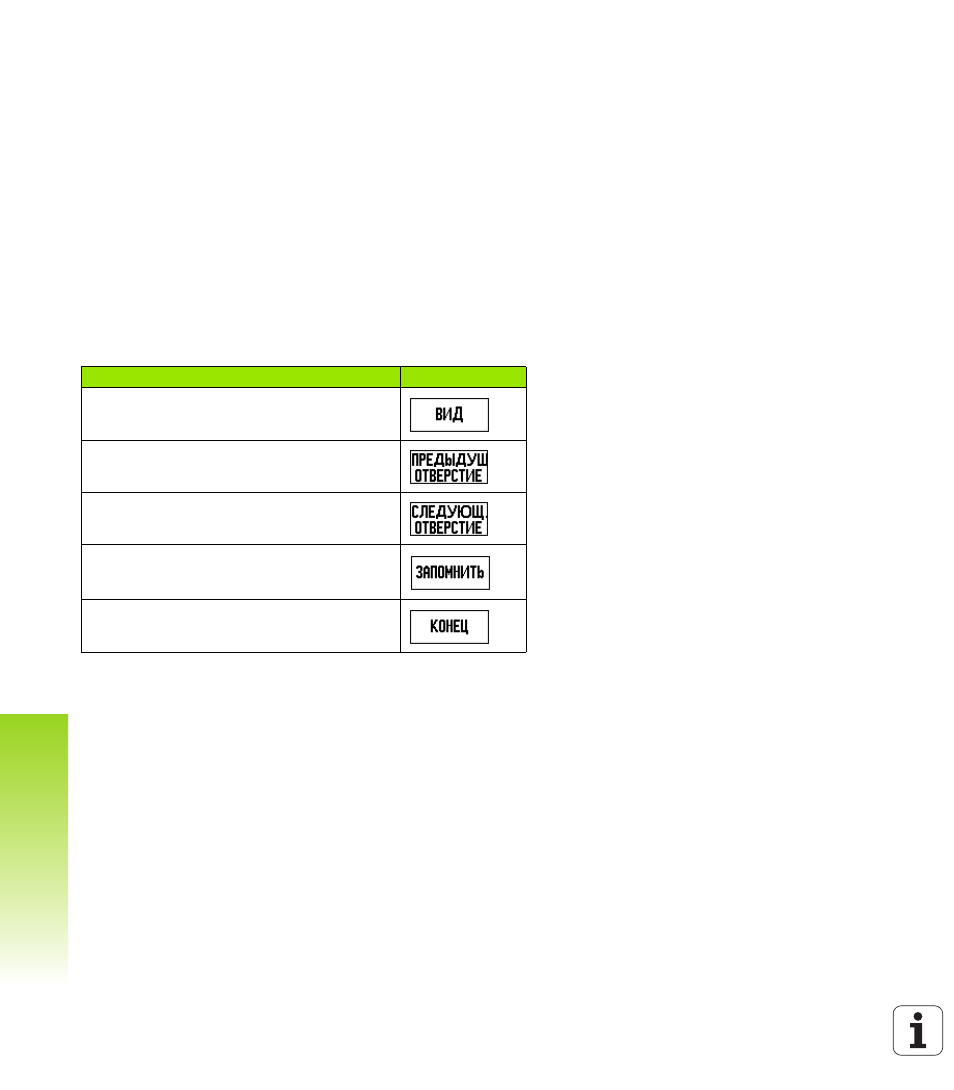

Функция Softkey
Вызов графики для проверки текущего
образца отверстий.
Возврат к предыдущему отверстию.
Ручной подвод к следующему отверстию.
Захват текущей позиции.
Конец сверления.
