I – 3 функции фрез еров ания – Инструкция по эксплуатации HEIDENHAIN ND 522
Страница 52
52
I Инструкции по эксплуатации
I – 3
Функции
фрез
еров
ания
Пример: задайте и выполните решетку отверстий.
(Смотри Рис. I.40, Рис. I.41 & Рис. I.42).
Тип: решетка
Первая X координата отверстия: X = 20 мм
Первая Y координата отверстия: X = 15 мм
Число отверстий в ряду: 4
Расстояние между отверстиями: 10 мм
Угол разворота: 18°
Глубина отверстия: -2
Количество рядов: 3
Расстояние между рядами: 12 мм
1-ый шаг: ввод данных
Нажмите кнопку ОТВЕРСТИЯ НА ПРЯМЫХ.
Введите тип шаблона (решетка). Переместите
курсор на следующее поле.
Введите координаты X и Y (X = 20), (Y = 15).
Переместите курсор на следующее поле.
Введите число отверстий в ряду (4). Переместите
курсор на следующее поле.
Введите расстояние между отверстиями (10).
Введите начальный угол (18°).

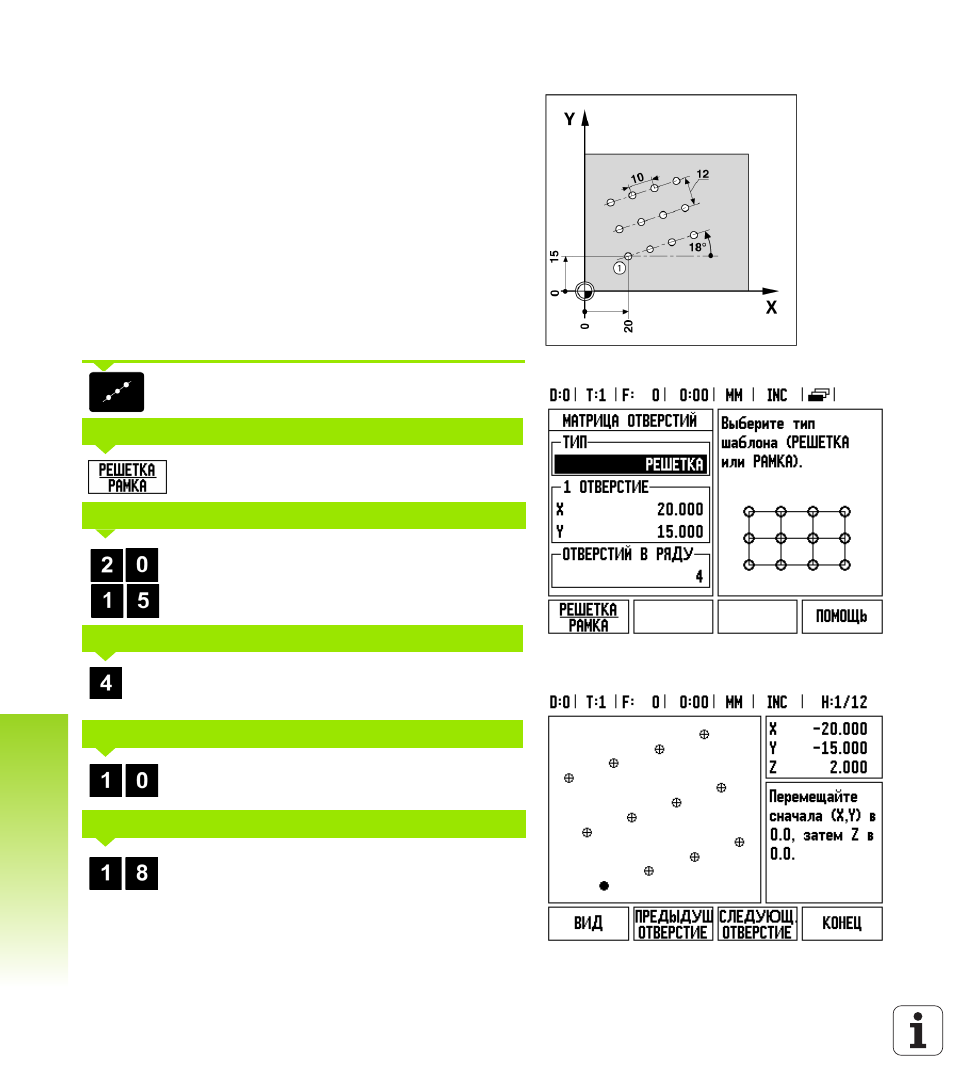

Рис. I.40 Пример отверстий на прямых
Рис. I.41 Форма ввода данных отверстий на
прямых
Рис. I.42 Просмотр отверстий в окне графики
ТИП ШАБЛОНА
ПЕРВОЕ ОТВЕРСТИЕ X И Y
ОТВЕРСТИЙ В РЯДУ
РАССТОЯНИЕ
УГОЛ
