Настройки УЦИ
Функция НАСТРОЙКИ УЦИ устанавливает, в каком режиме будет
работать устройство цифровой индикации: в режиме
фрезерования или точения. Смотри Рис. II.10
После выбора НАСТРОЕК УЦИ устройство индикации среди
прочих отображает Softkey ЗАВОДСКИЕ НАСТРОЙКИ. Нажатием
этой клавиши Вы возвращаете параметры конфигурации (как для
фрезерования, так и для точения) в их начальное состояние.
После нажатия клавиши ЗАВОДСКИЕ НАСТРОЙКИ Вы можете
нажать ДА для сброса всех настроек в исходные или НЕТ для
отмены и возвращения в предыдущее меню.
В поле КОЛИЧЕСТВО ОСЕЙ Вы выбираете количество
используемых осей. Клавиша Softkey 2/3 появится для выбора
между 2 или 3 осями.
Диагностика
При помощи меню ДИАГНОСТИКА можно проверить
оборудование (например, клавиатуру или монитор). Смотри Рис.
II.11
Тест клавиатуры
Графическое представление клавиатуры на экране УЦИ
позволяет увидеть реакцию каждой кнопки на нажатие и
отпускание.
Для проверки нажмите и отпустите каждую кнопку УЦИ и все
Softkey-клавиши. Появление точки на изображении клавиатуры
при нажатии определенной кнопки говорит о том, что кнопка
исправна.
Для выхода из теста клавиатуры нажмите кнопку C два раза.
Тест дисплея
Нажмите Enter для отображения дисплеем черного, белого и
возврата к нормальному изображению.

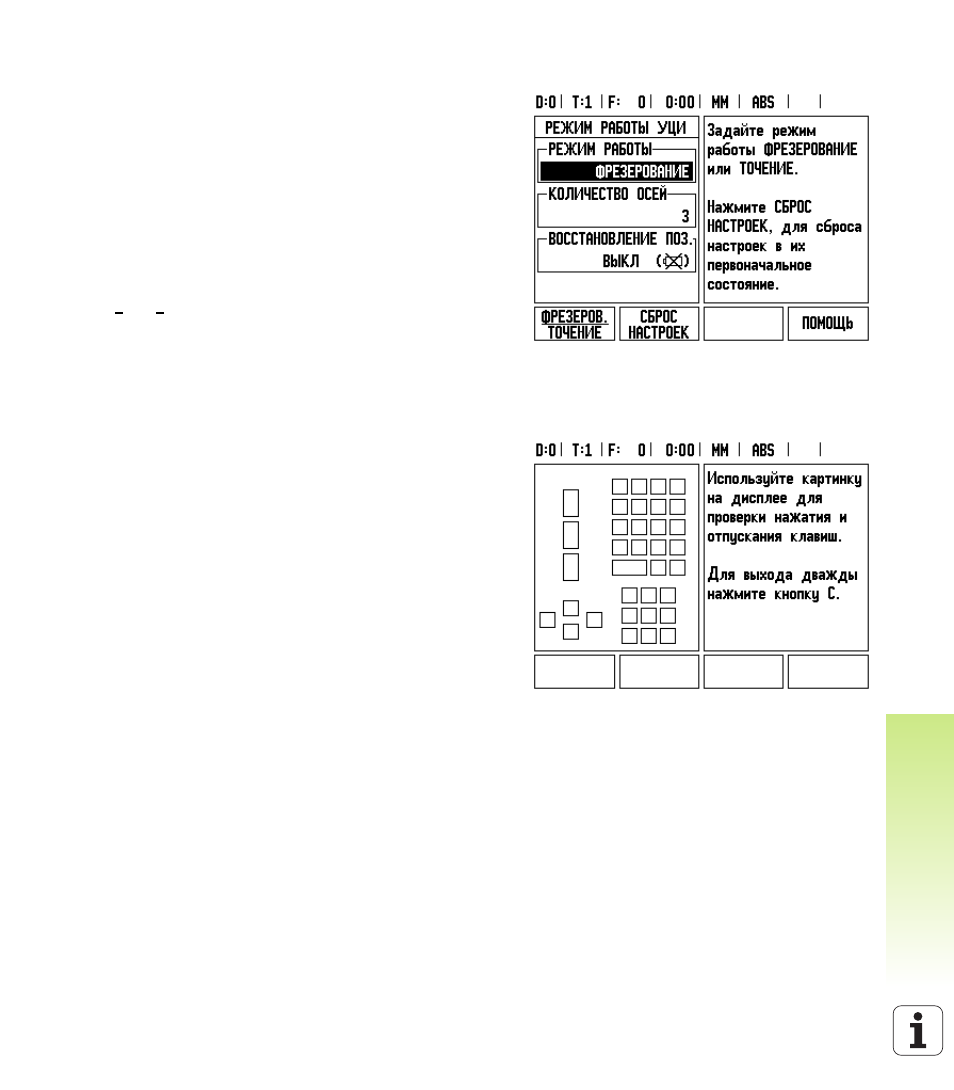

Рис. II.10Меню настроек УЦИ
Рис. II.11Меню диагностика
