ND 522/523

49

I – 3

Функции

фрез

еров

ания

Пример: введите данные и выполните отверстия на

окружности. (Смотри Рис. I.37, Рис. I.38 & Рис. I.39.)
Количество отверстий: 4

Координаты центра: X = 10 мм / Y = 15 мм

Радиус окружности: 5 мм

Начальный угол (угол между осью X и первым отверстием): 25°

Глубина отверстия: Z = -5 мм

1-ый шаг: ввод данных

Нажмите кнопку ОТВЕРСТИЯ НА ОКРУЖНОСТИ.

Введите тип шаблона (окружность). Переместите
курсор в следующее поле.

Введите число отверстий (4).

Введите координаты X и Y центра окружности.

Пример: (X = 10), (Y = 15) или нажмите
ЗАПОМНИТЬ для сохранения текущей
координаты. Переместите курсор на следующее
поле.

Введите радиус окружности шаблона (5).

Введите начальный угол (25°).

Введите шаг угла (90°) (только при вводе
сегмента).

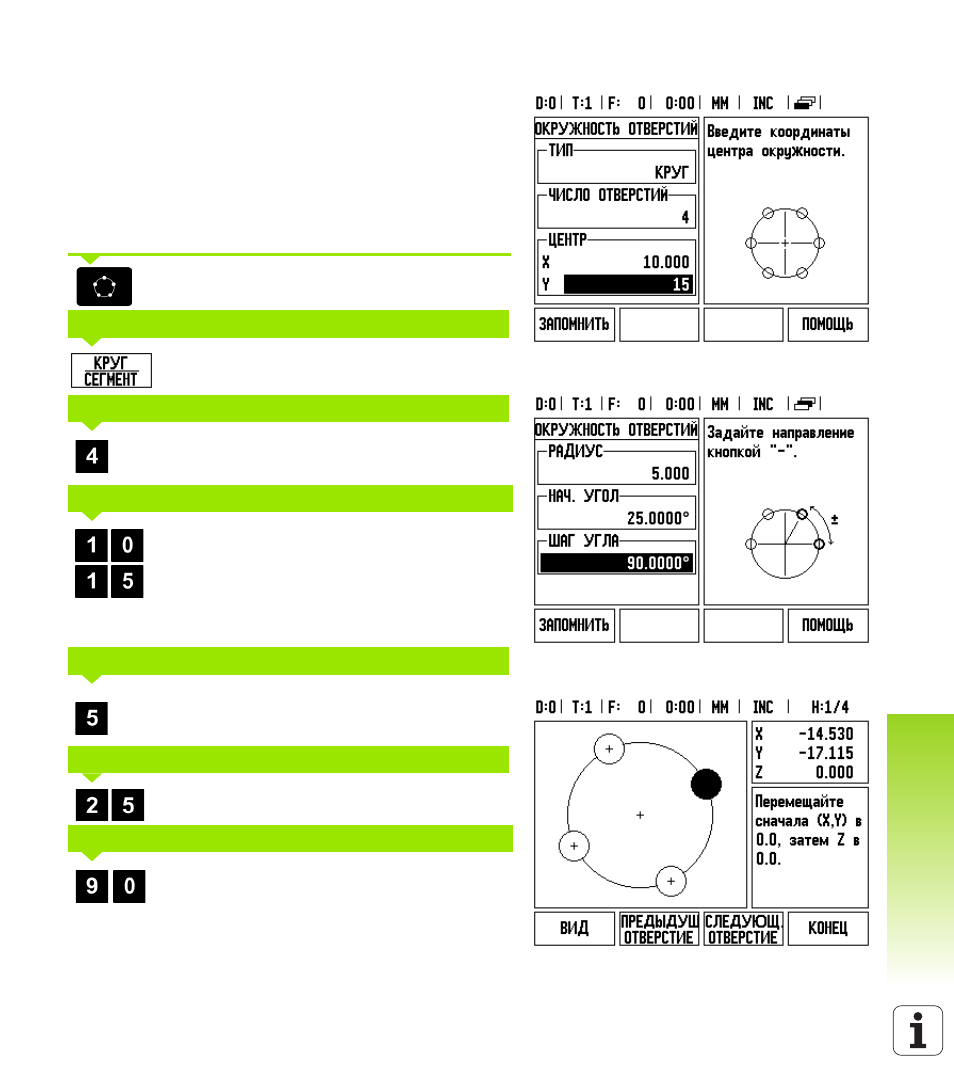

Рис. I.37 Форма ввода данных отверстий на

окружности

Рис. I.38 Вторая страница формы ввода данных

отверстий на окружности

Рис. I.39 Просмотр отверстий на окружности в окне

графики

ТИП ШАБЛОНА

ЧИСЛО ОТВЕРСТИЙ

ЦЕНТР ОКРУЖНОСТИ

РАДИУС

НАЧАЛЬНЫЙ УГОЛ

ШАГ УГЛА
