Использование таблицы инструмента
Пример: ввод коррекции в таблицу инструмента
Установка коррекции с помощью ИНСТРУМ./УСТ.
Функция ИНСТРУМ./УСТ. может использоваться для ввода
коррекции инструмента, когда диаметр заготовки известен.
Смотри Рис. I.49
Коснитесь известного диаметра по оси X.
Нажмите кнопку ИНСТРУМЕНТ. Выберите
желаемый инструмент.
Нажмите Enter.
Выберите ось (X).
Введите положение кончика инструмента,
например, X=Ø 20 мм.
Помните, что ND 522/523 должно находиться в
режиме отображения диаметра (Ø), когда Вы
вводите значение диаметра.
Коснитесь фронтальной поверхности заготовки.
Переместите курсор в поле оси Z.
Обнулите индикацию кончика инструмента, Z=0.
Нажмите Enter.

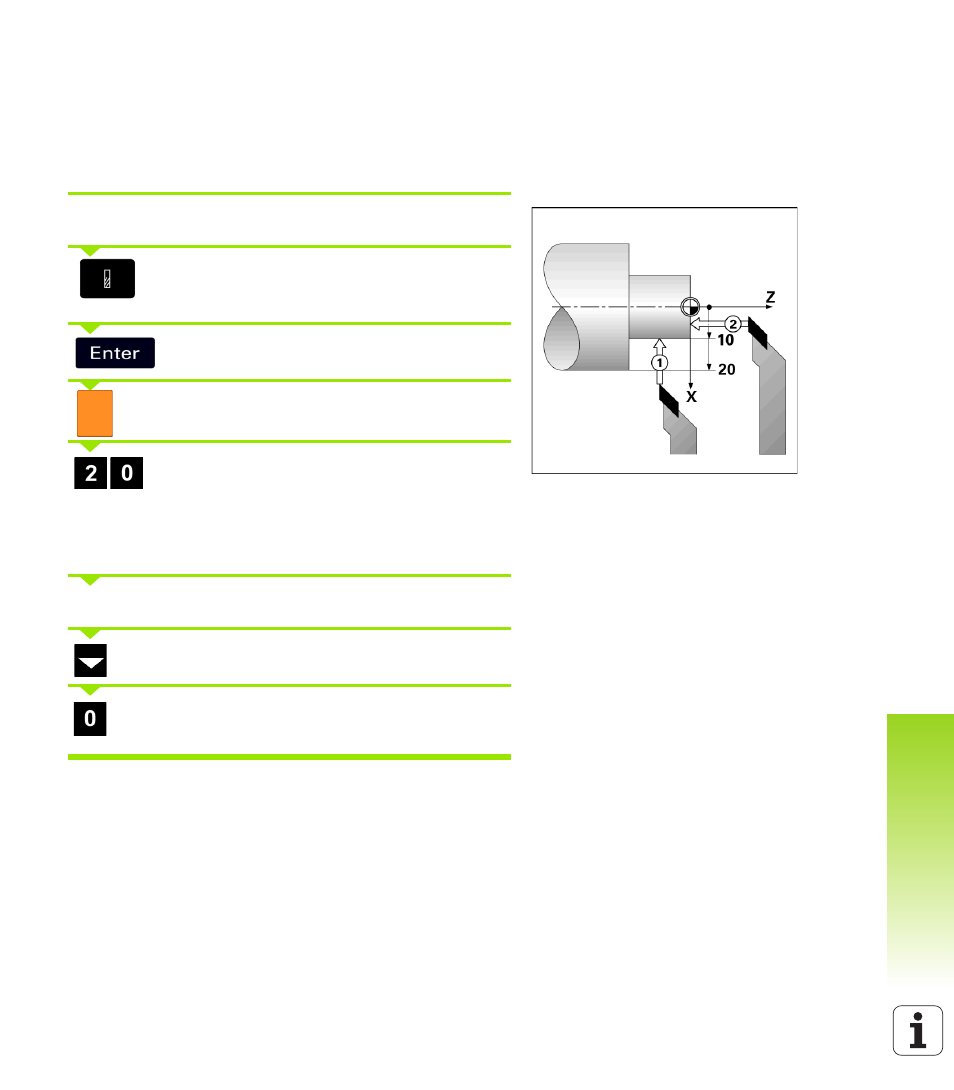

Рис. I.49
