ND 522/523

29

I – 2

Общ

ая

инф

ор

м

ация

о

ND

522/523

Подробное описание функций клавиш Softkey

Данный раздел более подробно описывает функции клавиш

Softkey, используемых как в режиме фрезерования, так и в

режиме точения.

Softkey Установка/Обнуление
С помощью Softkey УСТ./ОБНУЛ. задается действие,

выполняемое после нажатия клавиши оси. Эта клавиша

осуществляет переключение между режимом установки и

обнуления. Текущий режим отображается в строке состояния.

Смотри Рис. I.18

Если в режиме отображения фактической позиции выбрано УСТ.,

то при нажатии кнопки оси откроется форма ТОЧКА ПРИВЯЗКИ.

Если же ND 522/523 работает в инкрементальном режиме, то

откроется форма ВВОД ПОЗИЦИИ.

Если в режиме отображения фактической позиции выбрано
ОБНУЛ. и Вынажмете клавишу оси, то точка привязки данной оси

обнулится в той координате, в которой находится ось в данный

момент. Если это сделать в режиме остаточного пути, то текущее

значение остаточного пути тоже обнулится.

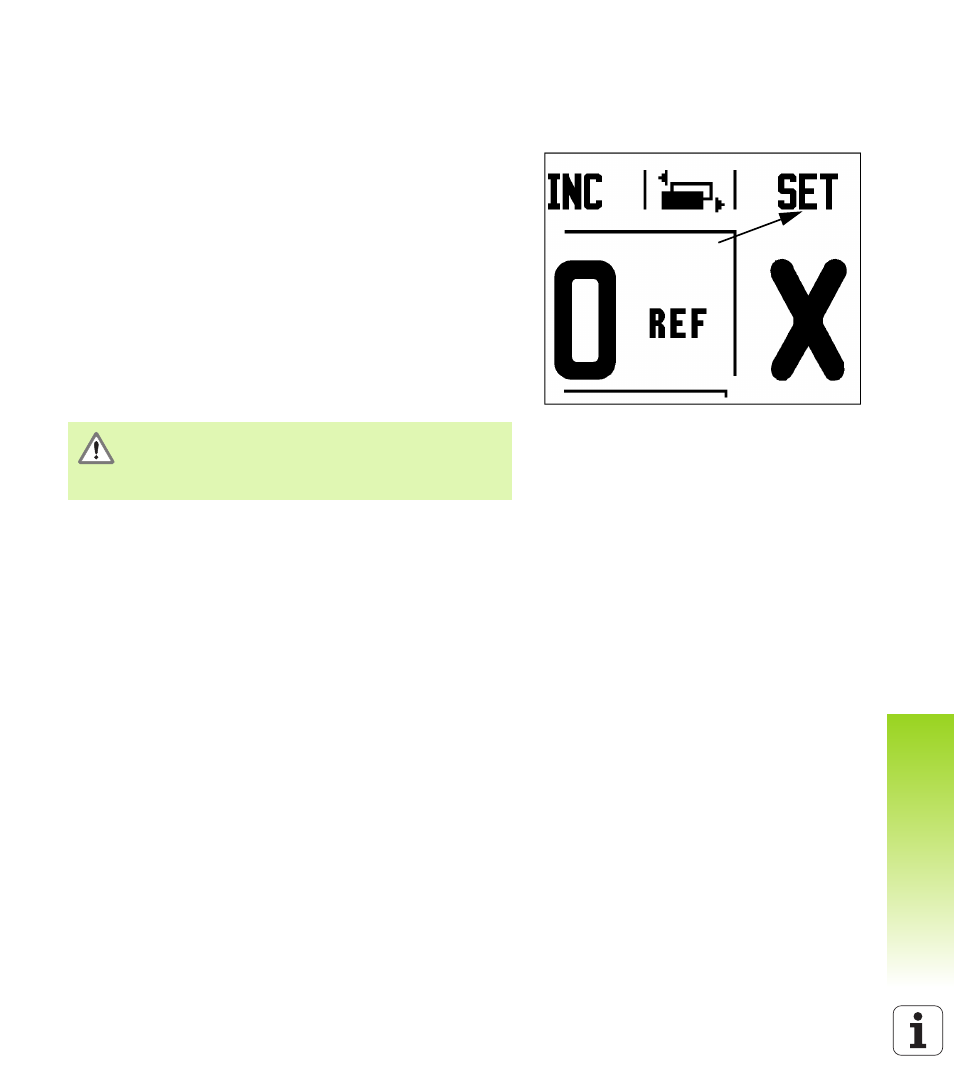

Рис. I.18 Индикатор страниц и режим Установки/

Обнуления

Установка/Обнуление

Если в режиме отображения фактической позиции

выбрано ОБНУЛ., то при нажатии кнопки оси точка

привязки данной оси обнулится в той координате, в

которой находится ось в данный момент.
