Сопряжение осей Z
(только для точения)
В случае исполнения ND 522/523 для трех осей данная функция
позволяет сопрягать Z
0
и Z оси. Сумма пройденного пути может
отображаться в Z или Z
0
оси. Смотри Рис. I.60.
Активация сопряжения Z
Для сопряжения Z
0
и Z осей и отображения результата на оси Z
0
нажмите и удерживайте около 2-х секунд клавишу Z
0
. Сумма
пройденного пути отобразится в Z
0
, а ось Z отображаться не
будет. Смотри Рис. I.61.
Для сопряжения Z
0
и Z осей и отображения результата на оси Z
нажмите и удерживайте около 2-х секунд клавишу Z. Сумма
пройденного пути отобразится в Z, а ось Z
0
отображаться не
будет. Сопряжение осей сохраняется после выключения питания.
Передвижение оси Z
0
или Z обновляет индикацию сопряженных
осей.
При сопряжении осей для обоих датчиков должна быть найдена
референтная метка, чтобы предыдущая точка привязки могла
быть восстановлена.
Отмена сопряжения Z
Для отмены Z сопряжения нажмите кнопку отключенной оси на
УЦИ. Раздельное отображение Z
0
и Z осей будет восстановлено.

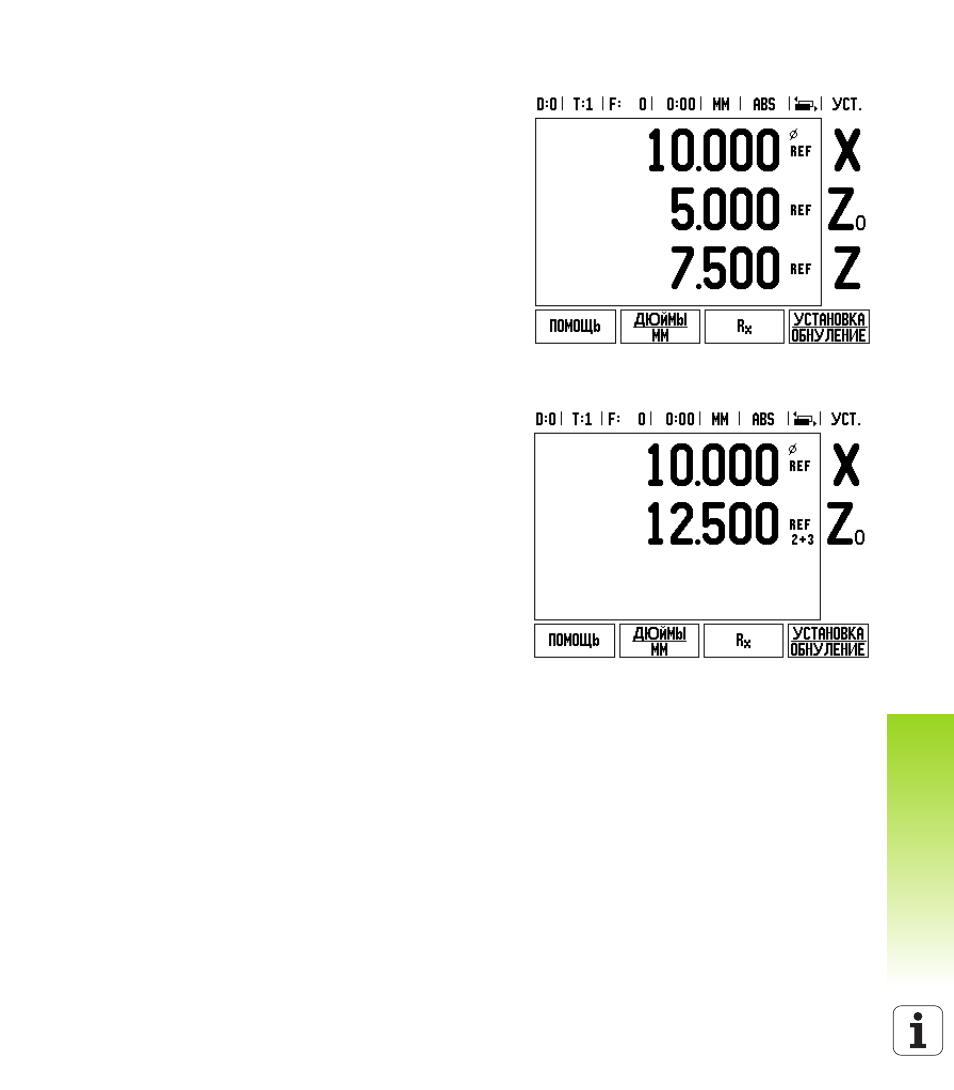

Рис. I.60 Обычная индикация осей
Рис. I.61 Активация сопряжения Z
