64
I Инструкции по эксплуатации
I – 4
Функции
то
ч
ен
и
я

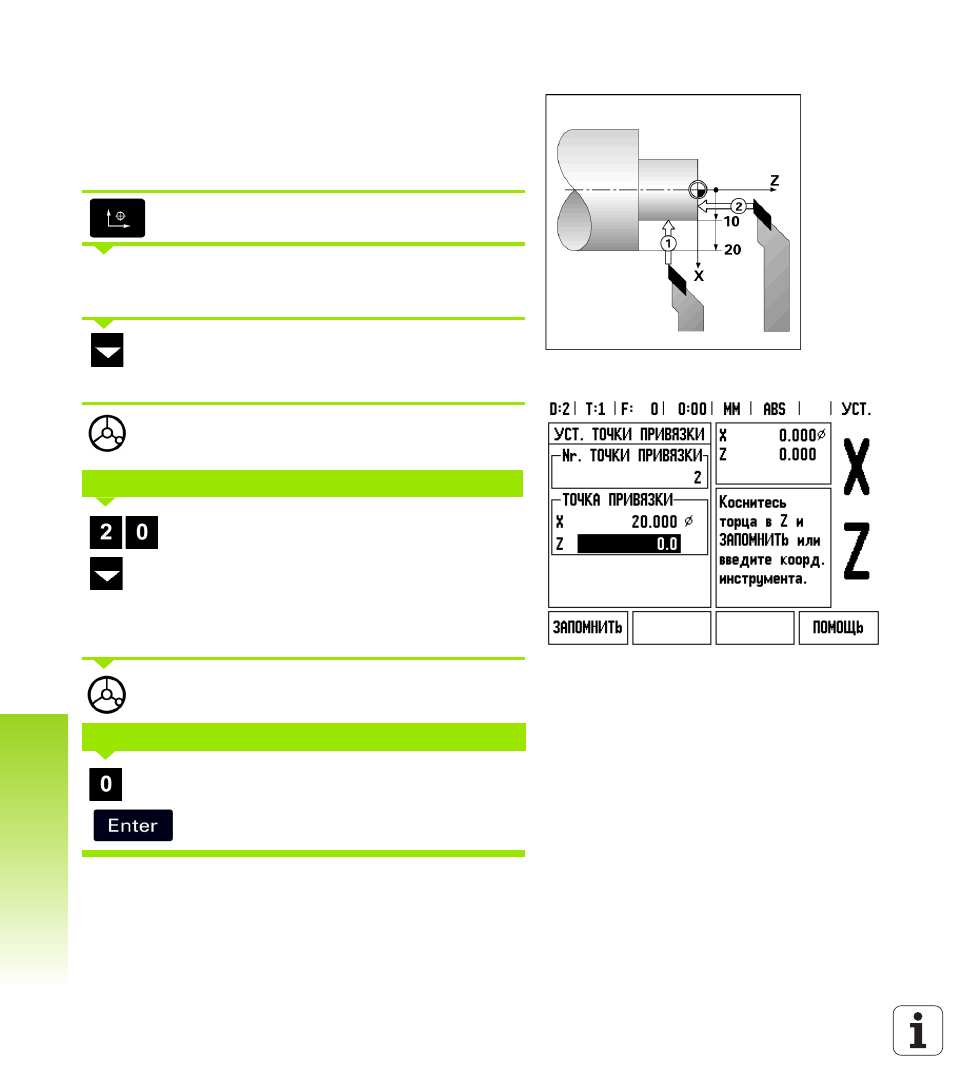

Пример: установка точки привязки к заготовке. Смотри Рис.
I.52 & Рис. I.53.
Последовательность осей в этом примере: X - Z
Подготовка:
Вызовите данные инструмента, который Вы будете использовать
для касания.
Нажмите кнопку ТОЧКА ПРИВЯЗКИ.
Курсор переместится в поле № ТОЧКИ
ПРИВЯЗКИ.
Введите номер точки привязки и переместите
курсор в поле ОСИ Х кнопкой со СТРЕЛКОЙ
ВНИЗ.
Коснитесь заготовки в точке
1
.
Введите диаметр заготовки в этой точке.
Помните, что ND 522/523 должно находиться в
режиме отображения диаметра (Ø), когда Вы
вводите значение диаметра.
Нажмите кнопку СО СТРЕЛКОЙ ВНИЗ, чтобы
переместиться в поле оси Z.
Коснитесь заготовки в точке
2
.
Введите положение кончика инструмента (Z=0)
для координаты точки привязки по оси Z.
Нажмите Enter.
Рис. I.52 Задание точки привязки к заготовке
Рис. I.53
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО X
УСТАНОВКА ТОЧКИ ПРИВЯЗКИ ПО Z
