I Инструкции по эксплуатации
I – 3
Функции
фрез
еров
ания

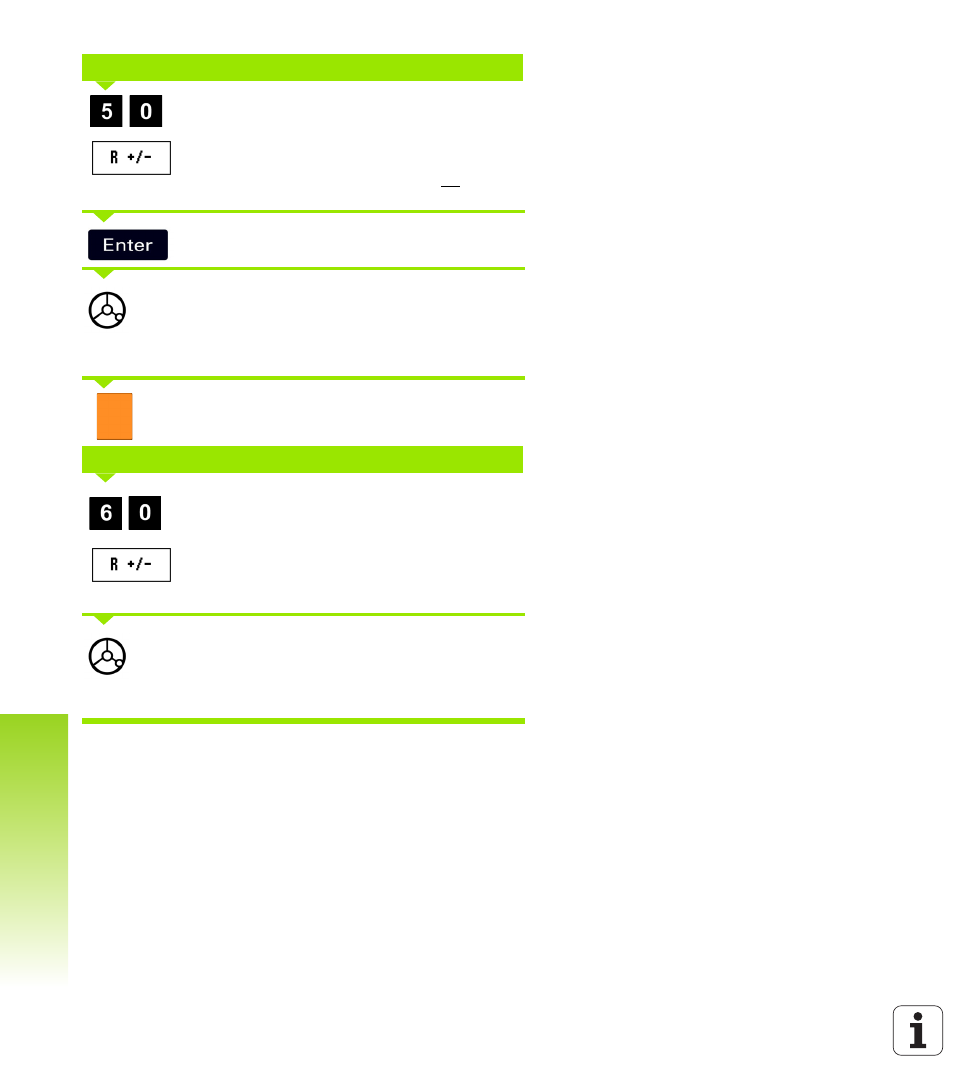

Введите заданное значение положения для
угла
3
: Y = +50 мм,
выберите коррекцию на радиус инструмента R + с
помощью Softkey R+/- и нажимайте до тех пор,
пока возле значения оси не появится R+.
Нажмите Enter.
Перемещайте ось Y, пока значение индикации не
будет равным нолю, а квадратик графической
помощи позиционирования не будет лежать в
центре между метками.
Нажмите клавишу оси X.
Введите заданное значение положения для
угла
4
: X = +60 мм,
Выберите коррекцию на радиус R + и нажмите
Enter
.
Перемещайте ось X, пока значение индикации не
будет равным нолю, а квадратик графической
помощи позиционирования не будет лежать в
центре между метками.
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
ЗАДАННОЕ ЗНАЧЕНИЕ ПОЛОЖЕНИЯ
