I – 4 Функции точения
В данной главе описываются функции, доступные исключительно
в режиме точения. Функции клавиш Softkey, одинаковые для
режимов фрезерования и точения, подробно описаны на Стр. 18.
Подробное описание функций кнопок
Символы, используемые для обработки точением
Кнопка Инструмент
Устройство цифровой индикации ND 522/523 позволяет
сохранять до 16 коррекций инструментов. При смене заготовки и
установке новой точки привязки все инструменты автоматически
привязываются к ней.
Перед тем как начать использовать инструмент необходимо
ввести коррекцию (положение режущей кромки). Коррекция
инструмента может быть задана через ИНСТРУМ./УСТ. или
ЗАПОМНИТЬ/УСТАНОВИТЬ.
Если для измерения инструмента Вы использовали устройство
для предварительной настройки инструмента, то коррекцию
можно вводить вручную. Смотри Рис. I.48.
Доступ к меню Таблицы инструментов:
Нажмите кнопку ИНСТРУМЕНТ.
Курсор автоматически перейдет в маску ввода
ТАБЛИЦЫ ИНСТРУМЕНТОВ.
Выделите желаемый инструмент. Нажмите Enter.
Функция
Символ
Если отображается этот символ, то это
означает, что УЦИ находится в режиме
отображения диаметра. Отсутствие данного
символа говорит о том, что включен режим
отображения радиуса.
Ø

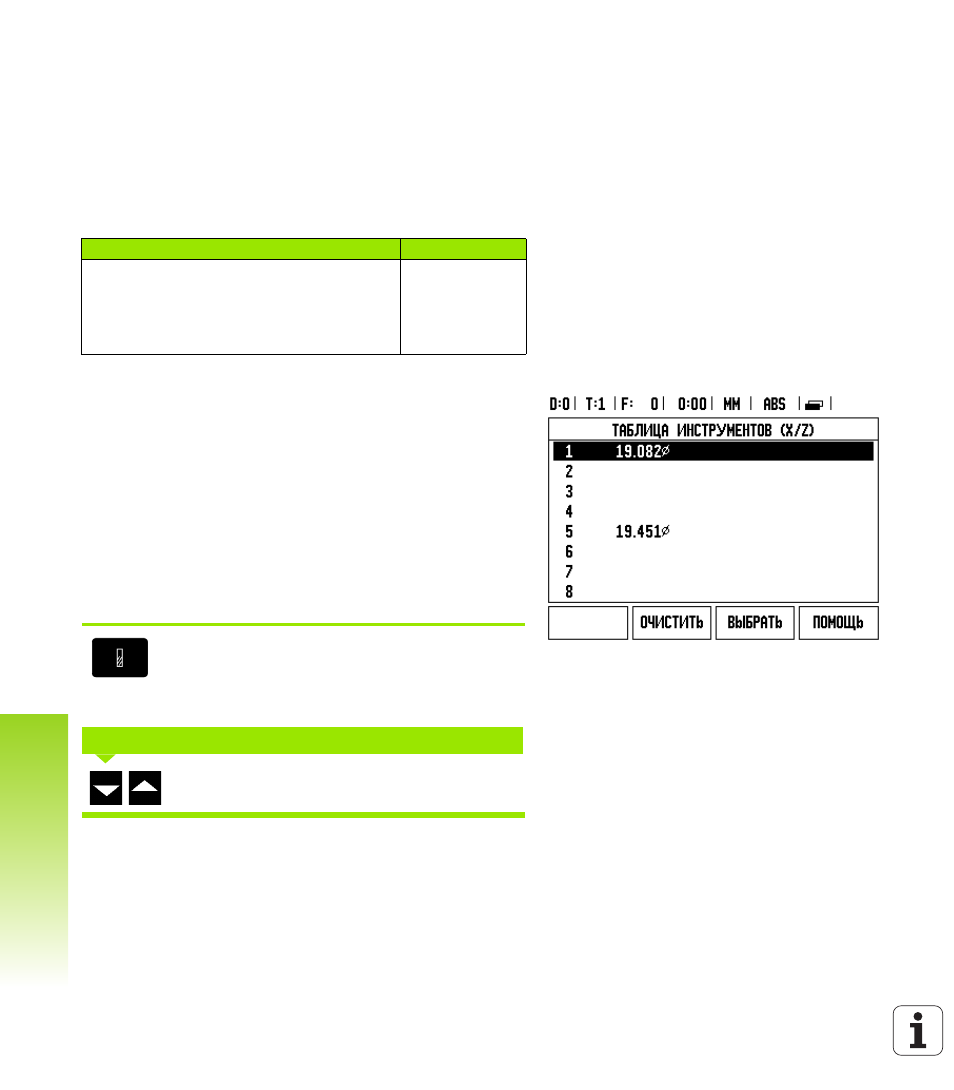

Рис. I.48 Таблица инструментов для обработки
точением
ТАБЛИЦА ИНСТРУМЕНТА
