Компенсация нелинейной погрешности
Компенсация нелинейной погрешности применяется, если
сравнительные измерения показывают переменную или
непостоянную погрешность. Величина необходимой компенсации
подсчитывается и вносится в таблицу. ND 522/523 позволяет
вводить до 200 точек на ось. Величина погрешности между двумя
заданными значениями подсчитывается путем линейной
интерполяции.
Создание таблицы для компенсации нелинейности
Нажатием клавиши Softkey ТИП выберите нелинейную
компенсацию.
Для создания новой таблицы сначала нажмите клавишу Softkey
РЕДАКТ. ТАБЛИЦУ. Нажмите Enter.
Все точки (до 200 шт.) расположены на одинаковом расстоянии
друг от друга. Введите расстояние между точками. Нажмите
кнопку СО СТРЕЛКОЙ ВНИЗ.
Введите начальную точку таблицы. Расстояние до начальной
точки измеряется от референтной метки. Если это расстояние
неизвестно, переместите ось в начальную точку и нажмите
ЗАПОМНИТЬ ПОЗИЦИЮ. Нажмите Enter.

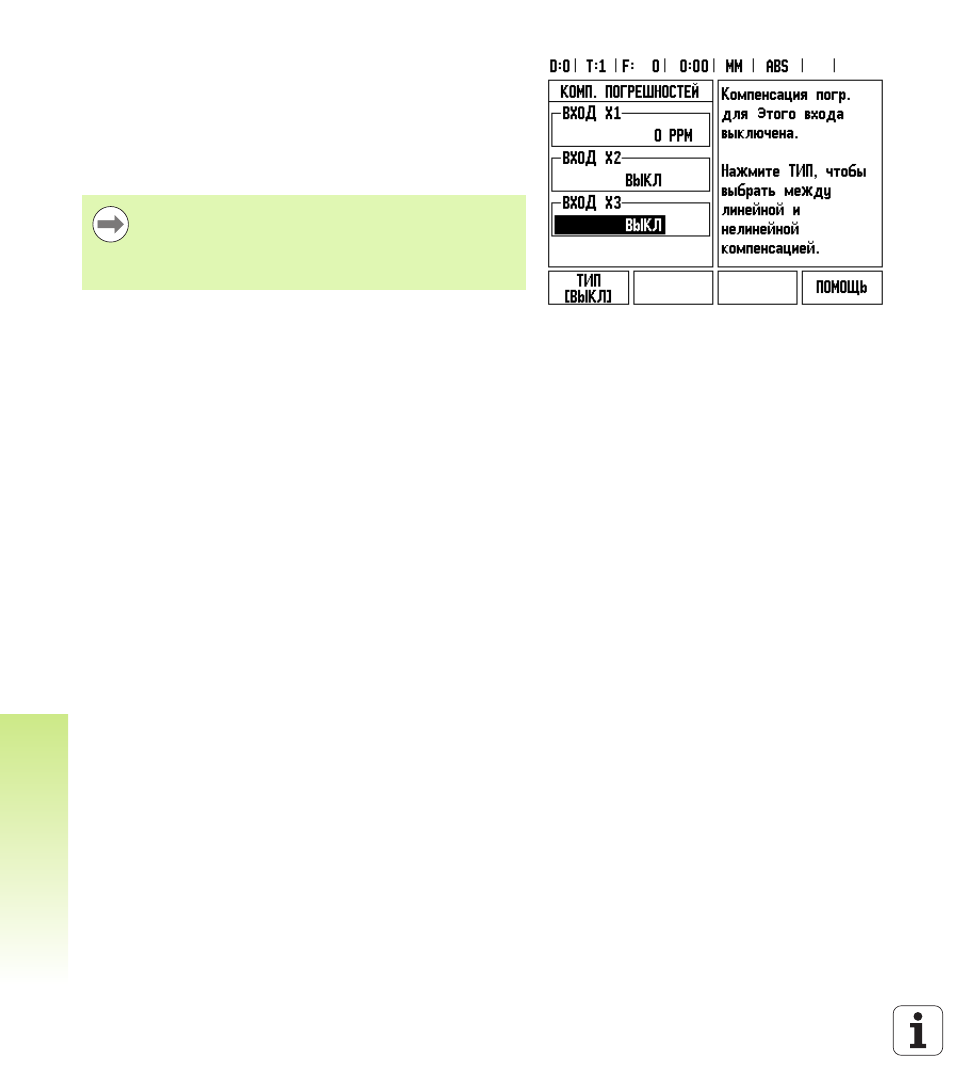

Рис. II.8 Меню компенсации линейной
погрешности
Компенсация нелинейной погрешности доступна
только для датчиков с референтными метками. Для
того чтобы компенсация нелинейной погрешности
вступила в силу необходимо пересечь референтные
метки, иначе компенсация не активна.
