HEIDENHAIN ND 522 - Инструкция (Страница 47)

ND 522/523 47
I – 3
Функции
фрез
еров
ания
Калькулятор ОБ/МИН
Калькулятор ОБ/МИН используется для определения скорости
вращения шпинделя (или скорости резания) относительно
заданного диаметра инструмента. Смотри Рис. I.36. Значения,
показанные на рисунке, являются только примерами. Проверьте,
была ли установлена скорость вращения шпинделя для данного
инструмента согласно руководству станка.
 Нажмите клавишу КАЛЬКУЛ-Р.
 Клавишей Softkey ОБ/МИН открывается КАЛЬКУЛЯТОР
ОБОРОТОВ В МИНУТУ.
 Для расчетов с помощью калькулятора ОБ/МИН необходимо
вводить значение диаметра. Используйте клавиши с цифрами
на УЦИ для ввода диаметра. Значение диаметра по умолчанию
присвоится диаметру активного инструмента. Если после
включения УЦИ значение еще не вводилось, то по умолчанию
будет присвоен 0.
 Если необходимо задать скорость резания, то введите ее, также
используя клавиши с цифрами. После того, как скорость
резания введена, будет подсчитана скорость вращения
шпинделя.
Когда курсор стоит в поле СКОРОСТЬ РЕЗАНИЯ, УЦИ
отображает клавишу Softkey для вызова встроенной помощи. В
таблице помощи Вы найдете рекомендуемую скорость резания
для обрабатываемого материала.
 Нажмите Softkey ЕД.ИЗМ. для выбора миллиметров или
дюймов.
 КАЛЬКУЛЯТОР ОБ/МИН закрывается нажатием кнопки C.

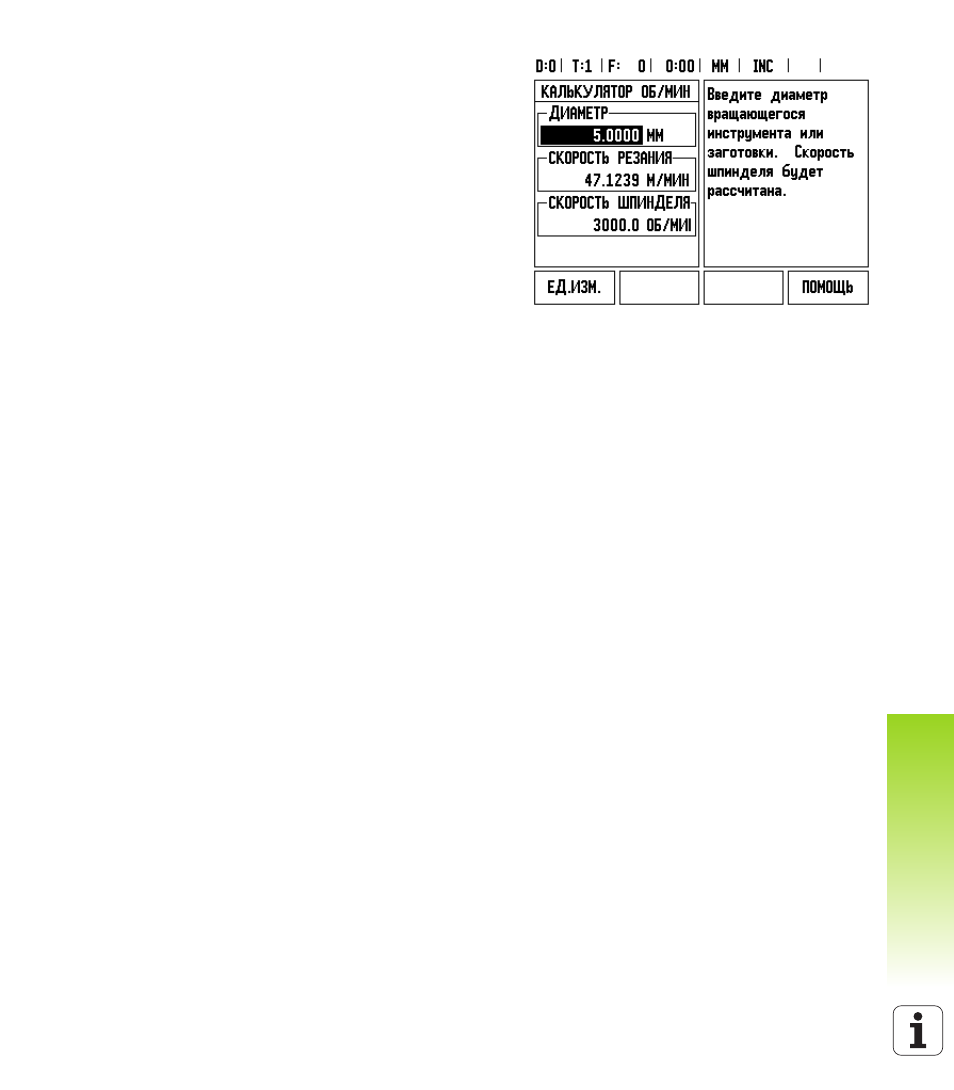

Рис. I.36 Калькулятор ОБ/МИН
