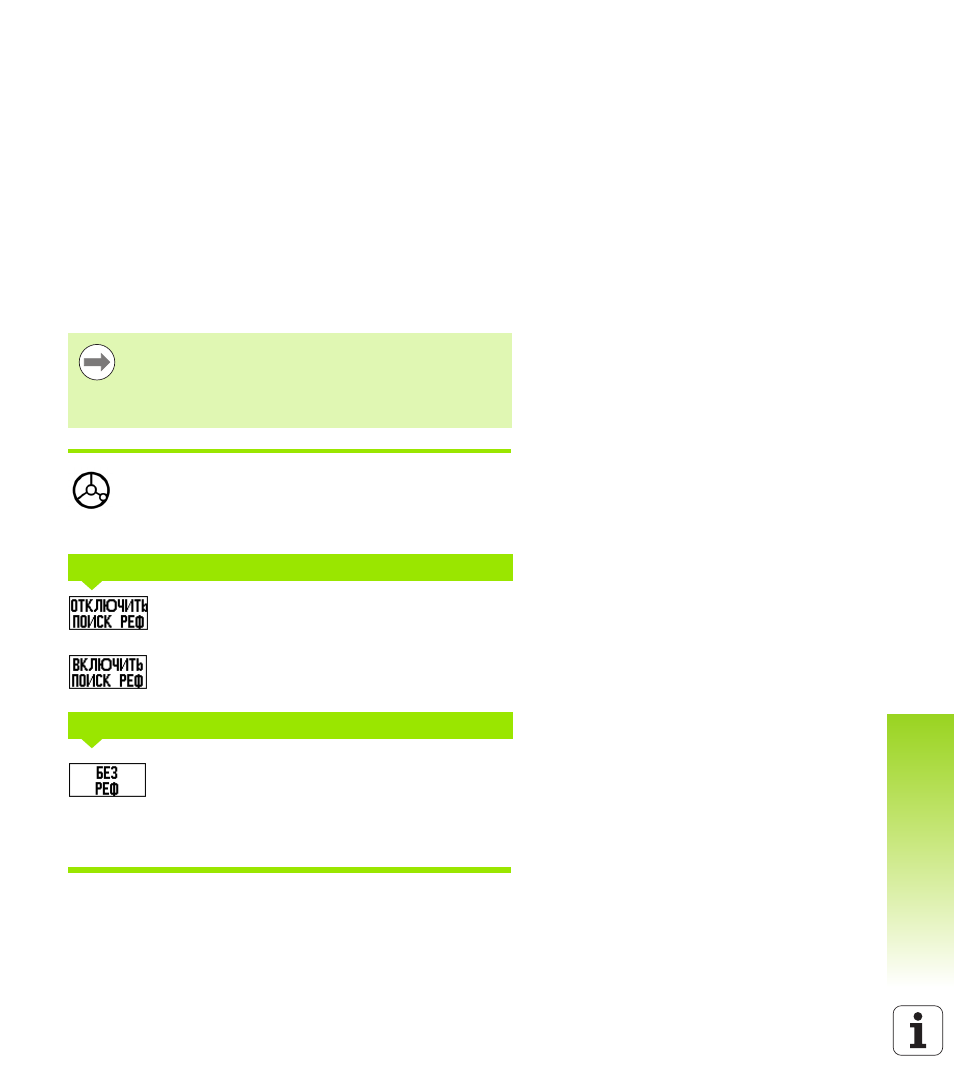

ВКЛЮЧЕНИЕ/ОТКЛЮЧЕНИЕ функции РЕФ:
Клавиша Softkey ВКЛЮЧИТЬ/ОТКЛЮЧИТЬ становится
активной во время поиска референтных меток и позволяет
выбрать определенную референтную метку датчика. Это важно,
если используются датчики с фиксированными референтными
метками. При нажатии клавиши Softkey ОТКЛЮЧИТЬПОИСК
РЕФ, УЦИ прерывает поиск референтных меток и игнорирует все
пересекаемые метки. При нажатии Softkey ВКЛЮЧИТЬПОИСК
РЕФ, УЦИ снова активирует режим поиска референтных меток и
выбирает следующую пересеченную метку.
После обнуления всех осей, нажмите клавишу Softkey БЕЗ РЕФ
для завершения поиска референтных меток. Пересечение
референтных меток должно выполняться не для всех датчиков, а
только для используемых. После пересечения всех референтных
меток ND 522/523 автоматически возвращается к отображению
координат осей.
Включите устройство цифровой индикации и
нажмите любую кнопку.
Выполните пересечение референтных меток в
произвольной последовательности.
Нажмите Softkey ОТКЛЮЧИТЬПОИСК РЕФ.
Выполните подвод к желаемой фиксированной
референтной метке датчика. Нажмите Softkey
ВКЛЮЧИТЬПОИСК РЕФ и пересеките
референтную метку.
Нажмите Softkey БЕЗ РЕФ и не пересекайте
референтные метки. Замечание: связь между
положением рабочих органов и значениями
индикации будет потеряна при выключении
питания.
Если пересечение референтных меток не выполнено,
ND 522/523 не сохраняет координаты точек привязки.
Это означает, что после отключения питания будет
невозможно восстановить связь между положением
рабочих органов станка и значением индикации.
- АЛЬТЕРНАТИВНЫЙ МЕТОД -
- АЛЬТЕРНАТИВНЫЙ МЕТОД -
