Установка
2-48
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция

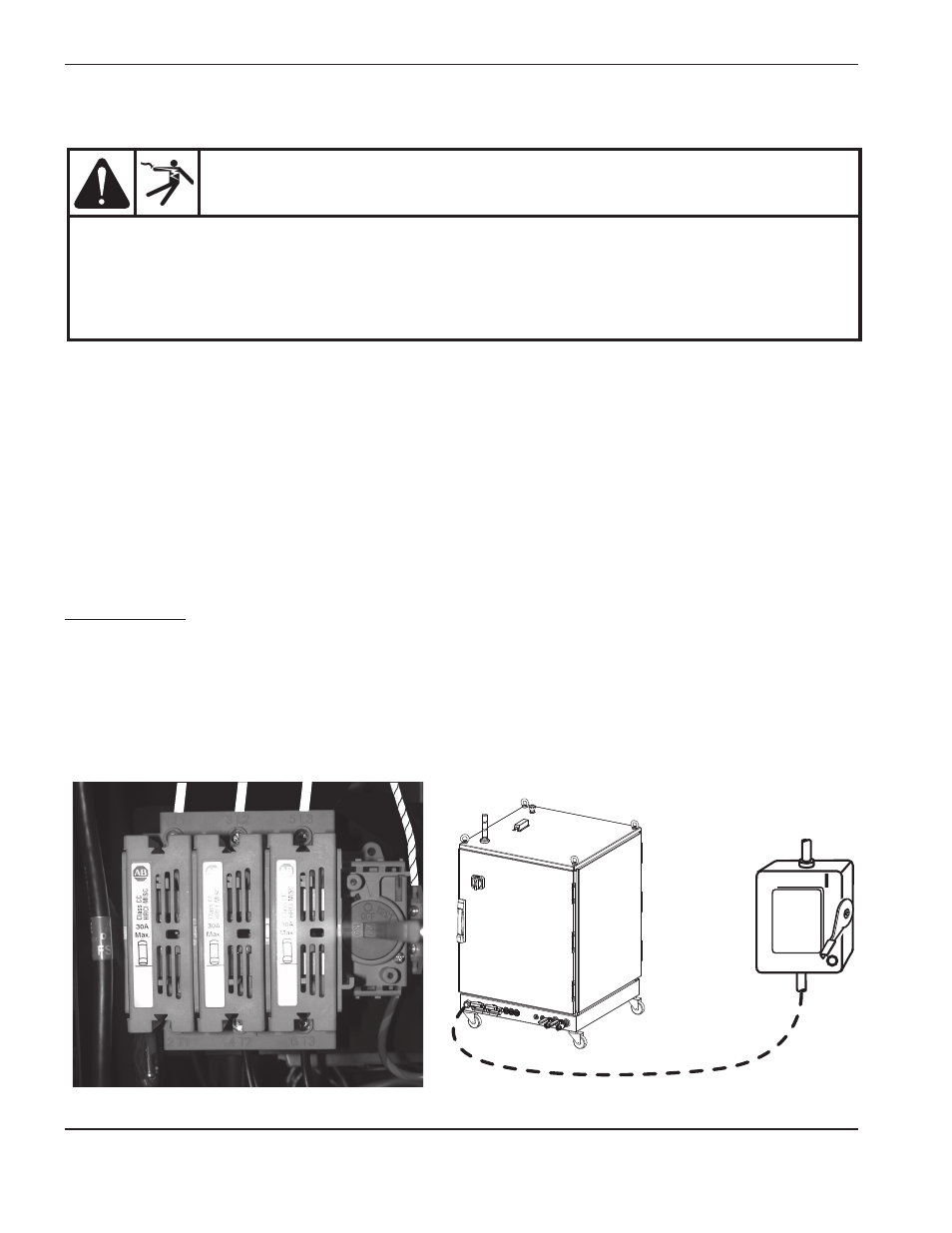

подключение электропитания
1. Вставьте силовой кабель в кабельный зажим на задней панели источника волоконного лазера.
2. Откройте заднюю крышку корпуса источника волоконного лазера и найдите клеммный блок питания.
3. Подключите силовые кабели к клеммам, как показано ниже.
4. Убедитесь в том, что выключатель питания находится в положении выкл. (OFF) и останется
в положении выкл. (OFF) в течение всего времени установки системы.
5. Подключите провода шнура питания к выключателю питания в соответствии с государственными
и муниципальными электрическими нормами.
цвет проводов
L1 = красный
L2 = белый
L3 = черный
(защитное) грунтовое заземление = зелено-желтый
1 L1
3 L2
5 L3
Выключатель
питания
Силовой кабель
Заземление
Красный
Белый
Черный
ОпаСНОСТь!
ЭлеКТРИчеСКИй РазРяД МОжеТ БыТь СМеРТельНыМ
В
ыключатель питания должен быть установлен в положение OFF (ВыКл) до выполнения
любых подключений силовых кабелей. В СШа нужно использовать процедуру недопущения
несанкционированного включения оборудования до завершения установки. В других странах
нужно следовать применимым государственным
и
муниципальным процедурам техники
безопасности.
