Установка
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 2-27
прокладка оптического кабеля подачи луча
БеРеГИСь!
• Эксплуатация и обслуживание автоматического оборудования может быть опасной.
• К выполнению данных работ допускается лишь уполномоченный персонал.
• ОТКлючИТе ВСе пИТаНИе, пОДаВаеМОе На КОРпУС ИСТОчНИКа ВОлОКОННОГО
лазеРа, пеРеД НачалОМ ДаННОй пРОцеДУРы.
• если данные инструкции не будут выполняться в точности и предписанном порядке
без выполнения каких-либо шагов, возможно возникновение нежелательных
результатов.
1. Осторожно протяните оптический кабель подачи луча от корпуса источника волоконного лазера через
защитные кабельные лотки рамы машины на лазерную головку.
Примечание 1. Иногда после прокладки кабеля на лазерную головку байонетный разъем кабеля
невозможно повернуть, чтобы совместить красные точки на коллиматоре и байонетном
разъеме без чрезмерного скручивания кабеля. В этом случае следует удалить
3 установочных винта с головкой под ключ, крепящих адаптер лазерной головки
к монтажной скобе лазерной головки. Затем поверните коллиматор таким образом,
чтобы совместить красные точки без чрезмерного скручивания волокна подачи
и установите 3 установочных винта с головкой под ключ. Адаптер лазерной головки
можно повернуть с шагом 120 градусов, чтобы раскрутить оптический кабель
подачи луча.
2. Проверьте всю длину оптического кабеля подачи луча и убедитесь в соблюдении минимального радиуса
изгиба 100 мм, а также отсутствии перегибов, которые могут повредить кабель при движении машины.
3. Убедитесь в наличии достаточной длины кабеля на лазерной головке, чтобы обеспечить движение оси
подъемника при подъеме и опускании режущей лазерной головки.

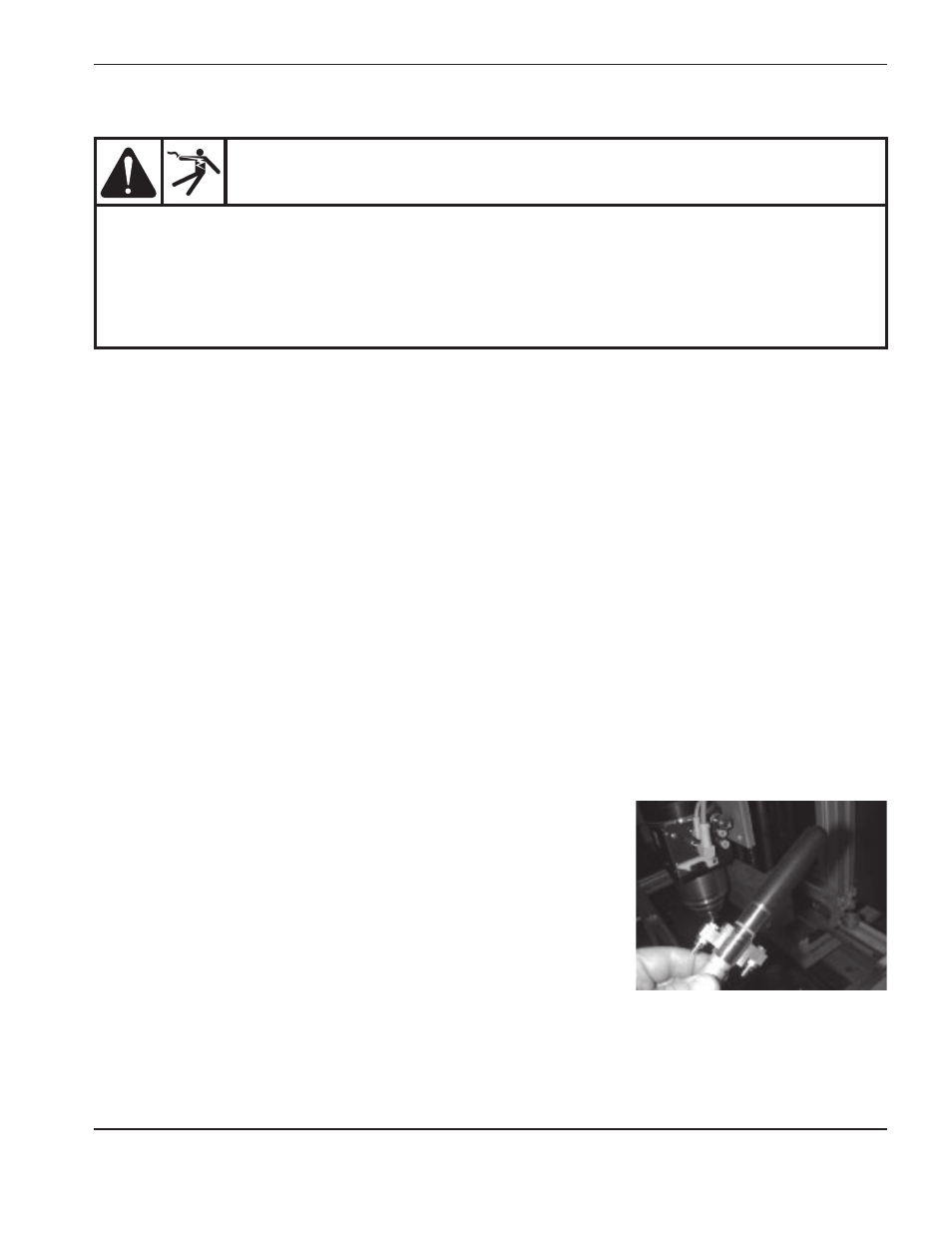

4. Временно закрепите конец кабеля возле лазерной головки до подключения кабеля до коллиматора.
Примечание. Не удаляйте черный защитный колпачок с конца
оптического кабеля подачи луча вплоть до получения
соответствующих инструкций, приведенных далее
в настоящем документе.
