Установка
2-14
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция

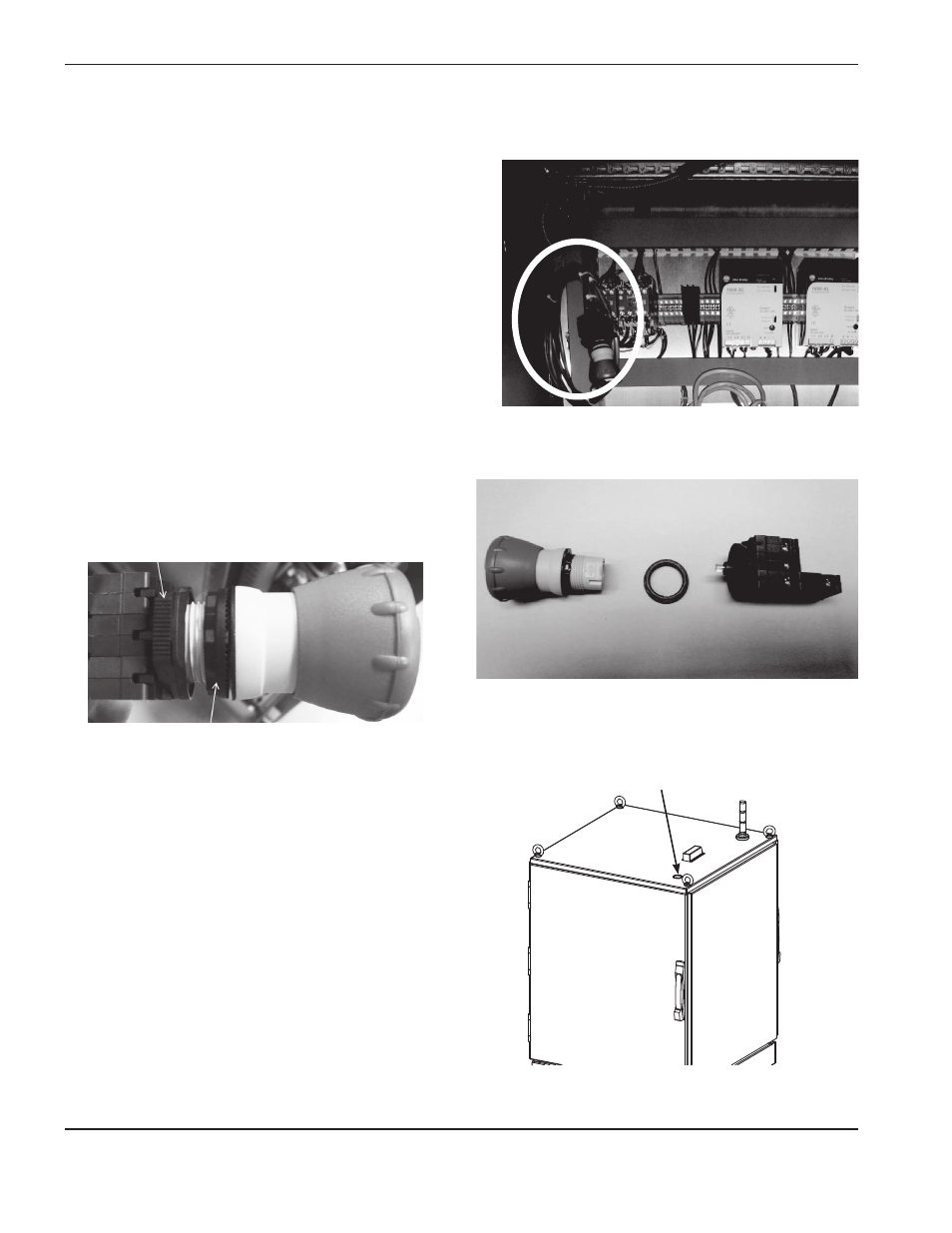

1. Откройте переднюю крышку корпуса источника
волоконного лазера и найдите узел переключателя
аварийного останова.
Установка переключателя аварийного останова
2. Удалите ручку активации и стопорную гайку
с узла переключателя аварийного останова.
Стопорная гайка
Нажмите и поверните зону с насечками
Расположение узла переключателя
аварийного останова
Ручка активации
Стопорная гайка
Переключатель
3. Установите ручку активации в монтажное
отверстие «АВАРИЙНЫЙ ОСТАНОВ» в
верхней части корпуса источника волоконного
лазера и с помощью стопорной гайки
зафиксируйте ручку активации аварийного
останова в верхней части корпуса.
4. Совместите крыльчатое кольцо основания
контакта переключателя со стрелкой на ручке
активации и нажмите его.
Монтажное отверстие аварийного останова
