Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-19
B

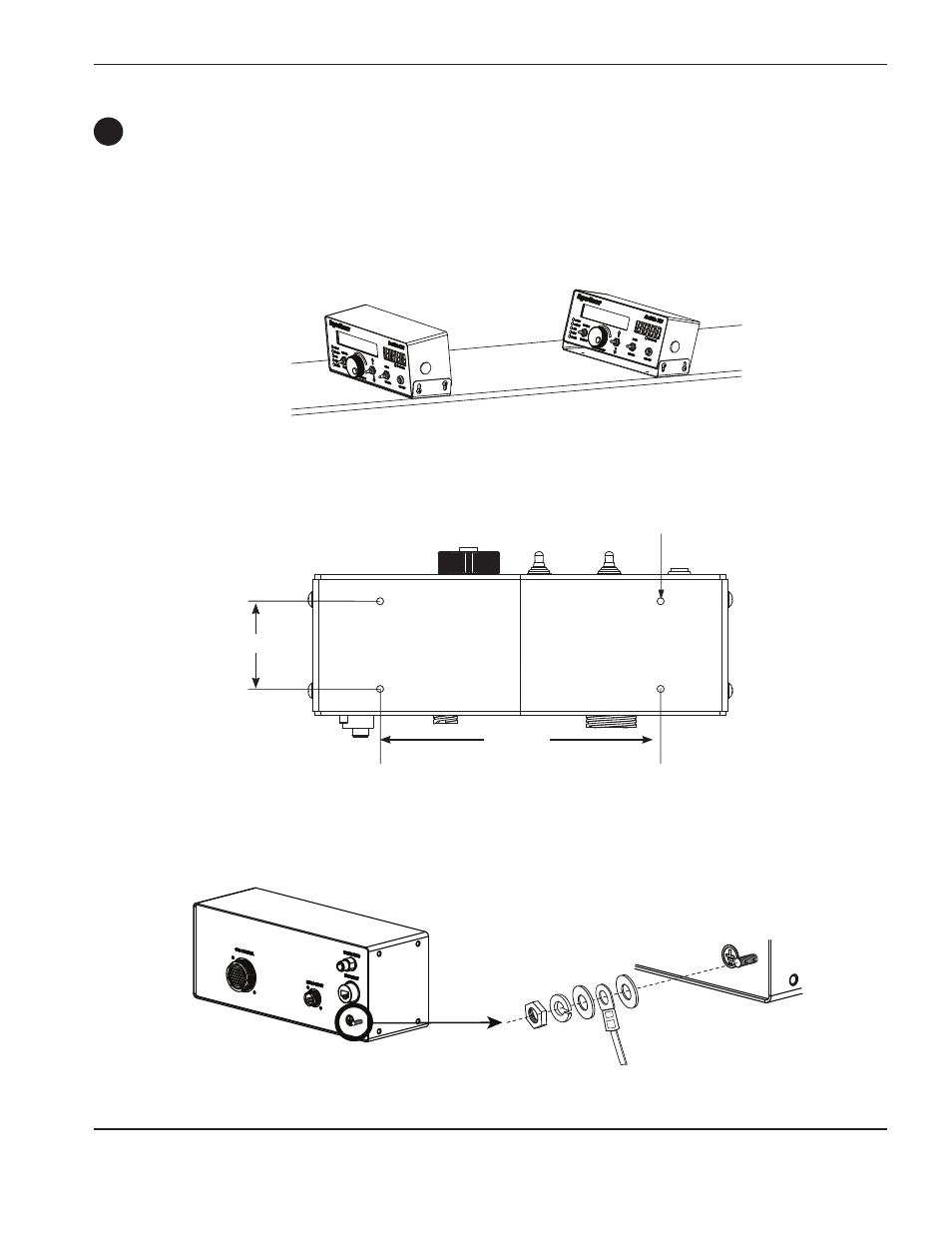

Установка контроллера лазерной головки (LHC)
Монтажные скобы контроллера позволяют выполнять различные варианты установки. Контроллер можно
установить под другим оборудованием или над ним, ровно или наклонно. Его следует установить в таком
месте портала, где оператор сможет наблюдать за экраном при изменении удлинения сопла на лазерной
головке и во время резки.
Контроллер лазерной головки,
установленный на поверхности
с наклоном назад
Контроллер лазерной головки,
установленный на поверхности
с наклоном вперед.
Размеры монтажной скобы контроллера лазерной головки
Диаметр
5,0 мм, 4 места
63,5 мм
203,2 мм
заземление контроллера лазерной головки
