калибровка
калибровка положения сопла
Двухточечная калибровка положения сопла выполняется для настройки обратной связи по положению для
положения сопла. Калибровка сопла должна выполнятся при установке и в любое время при ухудшении
качества резки.

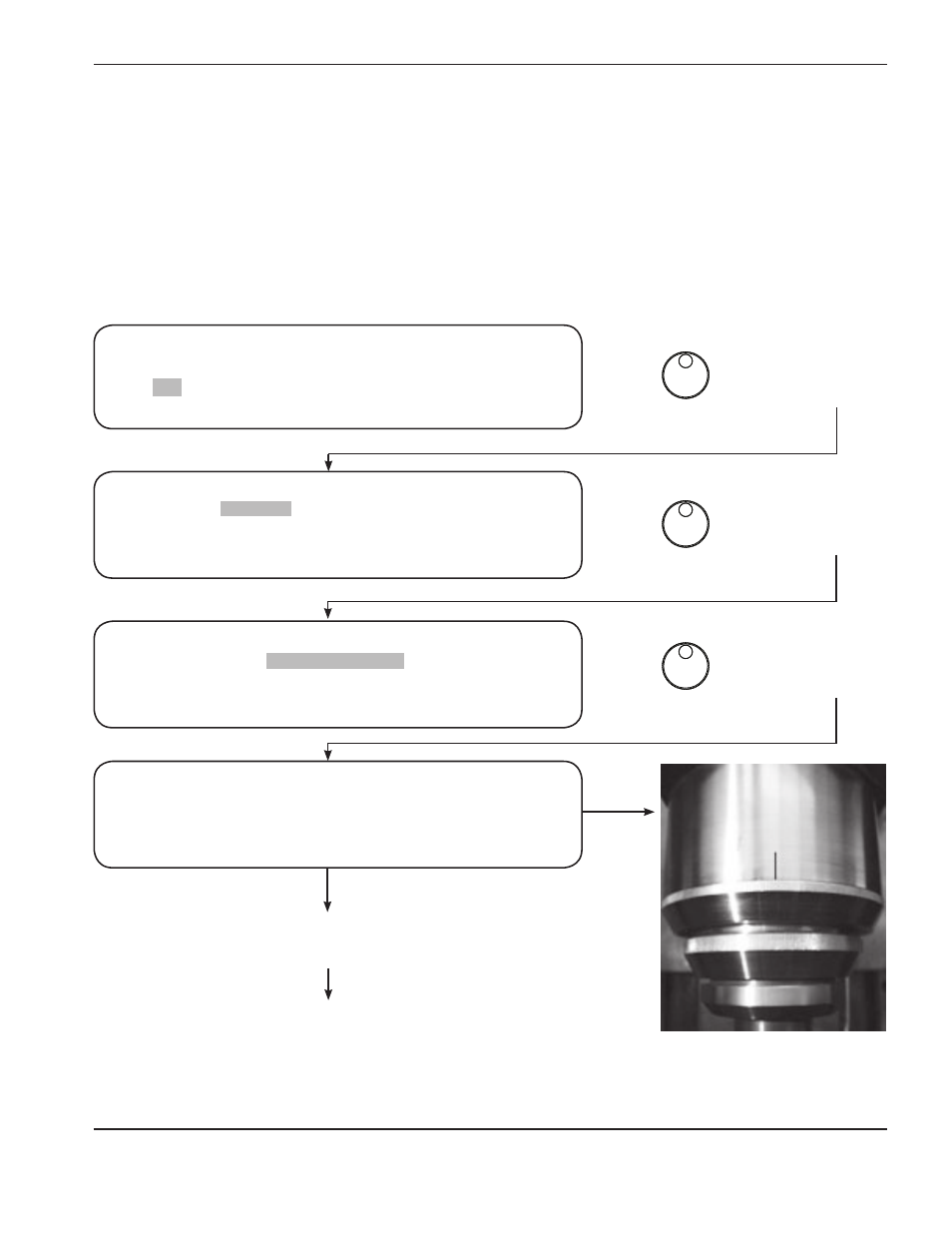

Прежде чем начать калибровку, проверьте, чтобы на экране контроллера лазерной головки отображалось
основное меню (показано ниже), и следуйте указанным ниже инструкциям.
Насадка сопла при 0 мм
продолжение на следующей странице
Push to Select
(Нажать для выбора)
+
=
Экран
конфигурации
Push to Select
(Нажать для выбора)
+
=
Экран
калибровки
Push to Select
(Нажать для выбора)
+
=
Экран насадки
сопла 1
поверьте насадку сопла до полного отвода
от основного корпуса режущей головки.
LHC Ver: 1.13
LPC Ver: 1.17 P2
<Calibrate>
<Diagnostics>
<Setups>
<Back>
Laser power 1500W
O2
12 PSI
Beam
OFF System
OK
Calibrate Nozzle Position
Calibrate CHS Position
<Back>
Move Nozzle Extension to 0 mm
Push Rotary Wheel when at position
