Страница 70
Установка
2-20
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
C
Монтаж системы управления подачей газа
Система управления подачей газа, как правило, монтируется на портал таким образом, чтобы обеспечить
видимость для оператора. Линия подачи газа между системой и лазерной головки должна быть как можно
более короткой, чтобы снизить потерю давления. Длина шланга не должна превышать 10 м. Линии подачи газа
в систему управления подачей газа должны иметь размер, соответствующий необходимому давлению и скорости
потока для каждого газа.
Система управления подачей газа для лазерной резки должна соответствовать нормальным рабочим
параметрам для вспомогательного газа, применяемого при лазерной резке низкоуглеродистой стали,
нержавеющей стали и алюминия. Предоставляются дополнительные выходы из системы управления подачей
газа для охлаждения лазерной головки и бокового сопла для прожига толстых материалов. Для надлежащей
работы требуется обеспечить подачу кислорода, азота и воздуха. Требования см. в разделе «Технические
характеристики». Для достижения необходимых показателей динамического давления для вспомогательного
газа максимальная длина шлангов между системой управления подачей газа и головкой лазера составляет 10 м.
Используйте шланг длиной 10 м (024874), поставляемый с данной системой.

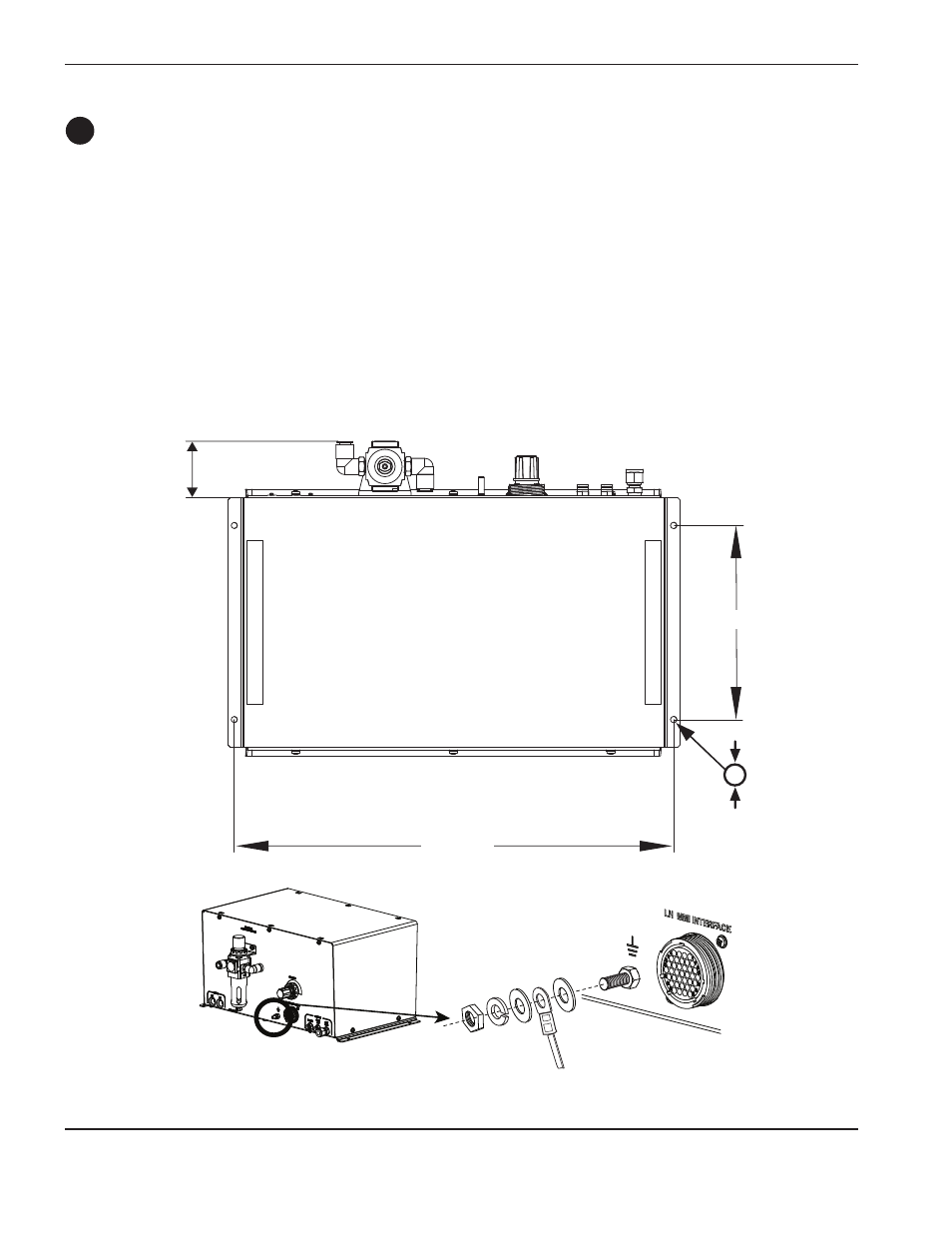

460,375 мм
203,2 мм
63,5 мм
6,731 мм
(4 места)
заземление системы управления подачей газа
