Установка
HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция 2-9

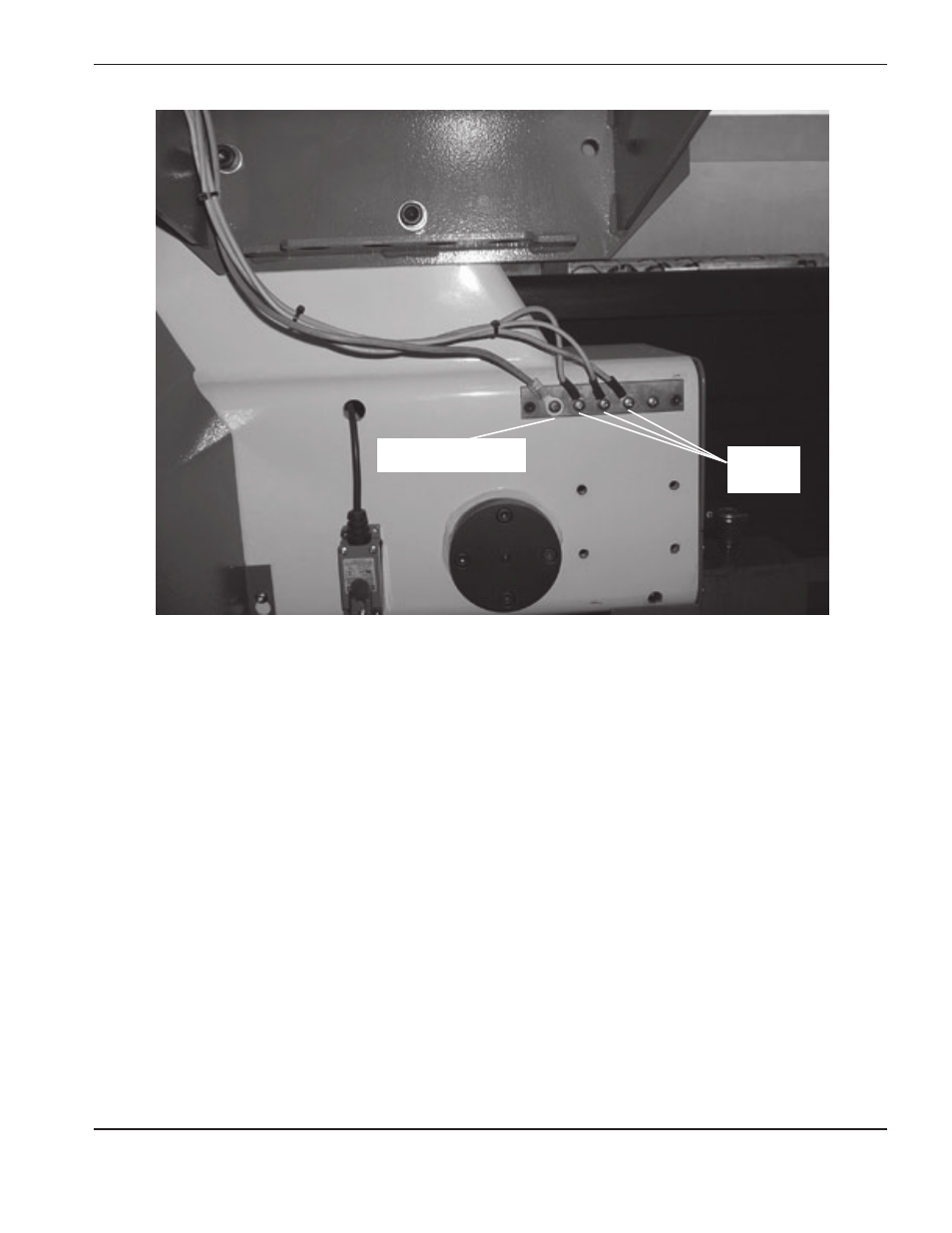

Пример грамотной организации заземляющей шины портала. Шина прикреплена болтами
к порталу (рядом с электродвигателем). Все отдельные кабели заземления от составляющих
системы, закрепленных на портале, прокладываются к шине. Затем единый кабель для работы
в тяжелом режиме прокладывается от заземляющей шины портала к заземляющей шине,
болтами закрепленной на столе.
Кабели
заземления
компонента
Кабель к заземляющей
шине на столе для резки
