Разъем оптического кабеля подачи луча
Оптическая мощность от источника волоконного лазера подается через оптоволокно/оптический кабель подачи
луча. Из-за малой площади поверхности контакта и высоких уровней мощности чистота входящей и выходящей
оптической поверхности играет критическую роль для срока службы компонентов и обеспечения надлежащего
функционирования. Оптическую поверхность на конце байонетного разъема оптического кабеля подачи луча
необходимо исследовать с помощью лупы, поставляемой с системой, перед установкой и при каждом удалении
из коллиматора. Чтобы предотвратить загрязнение и расслаивание, не касайтесь оптических поверхностей.
Более подробную информацию о процедуре проверки и очистки см. на стр. 4-4.
Осторожно!

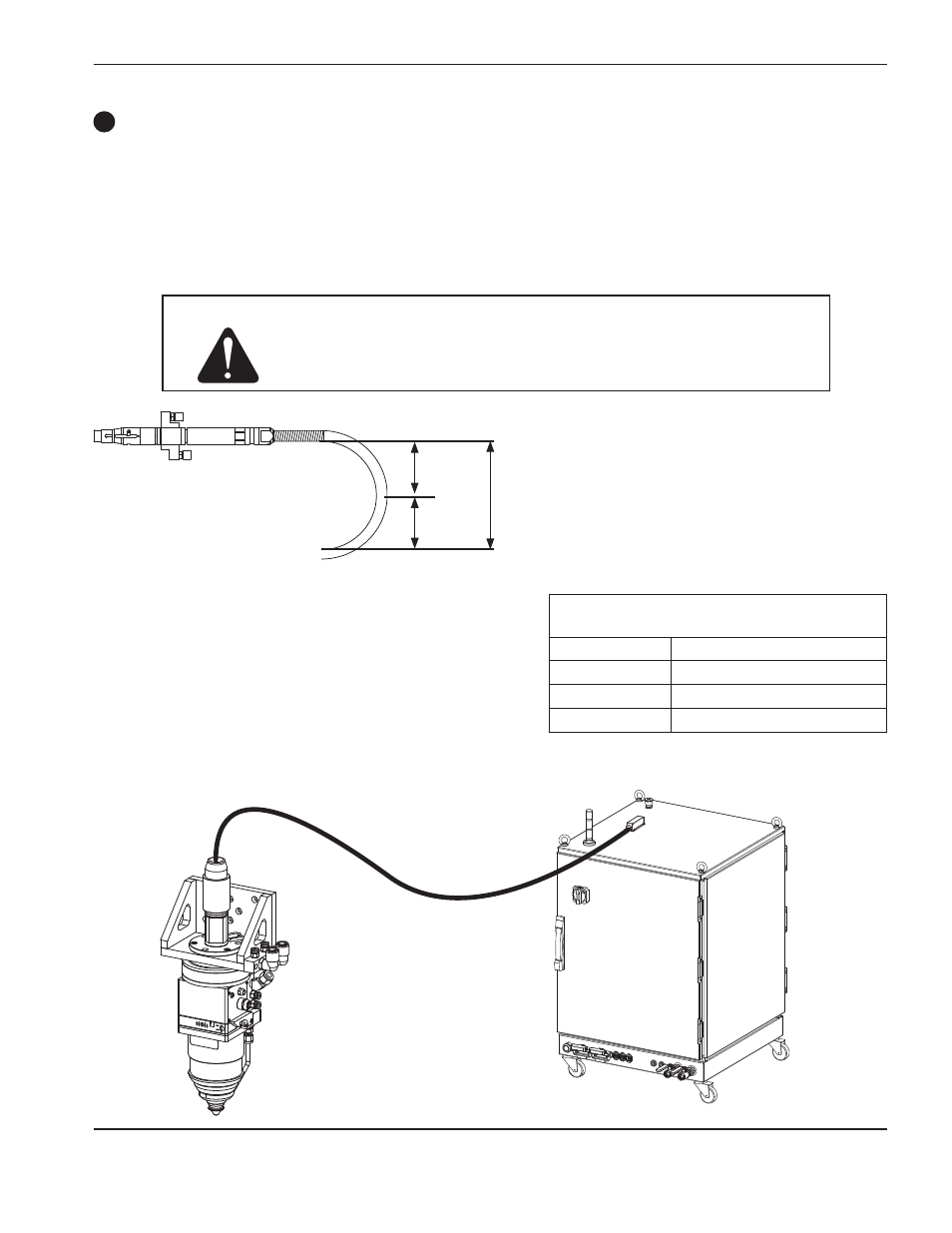

Минимальный радиус изгиба оптического кабеля подачи луча
составляет 100 мм. при уменьшении радиуса изгиба возможно
повреждение волокна.
1
100 мм
100 мм
200 мм
Диаметр = 2 x радиус = 200 мм
Номера деталей оптического кабеля
подачи луча
Номер детали
Длина
051029
10 м, 100 мкм
051030
20 м, 100 мкм
051045
20 м, 200 мкм
