Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-15

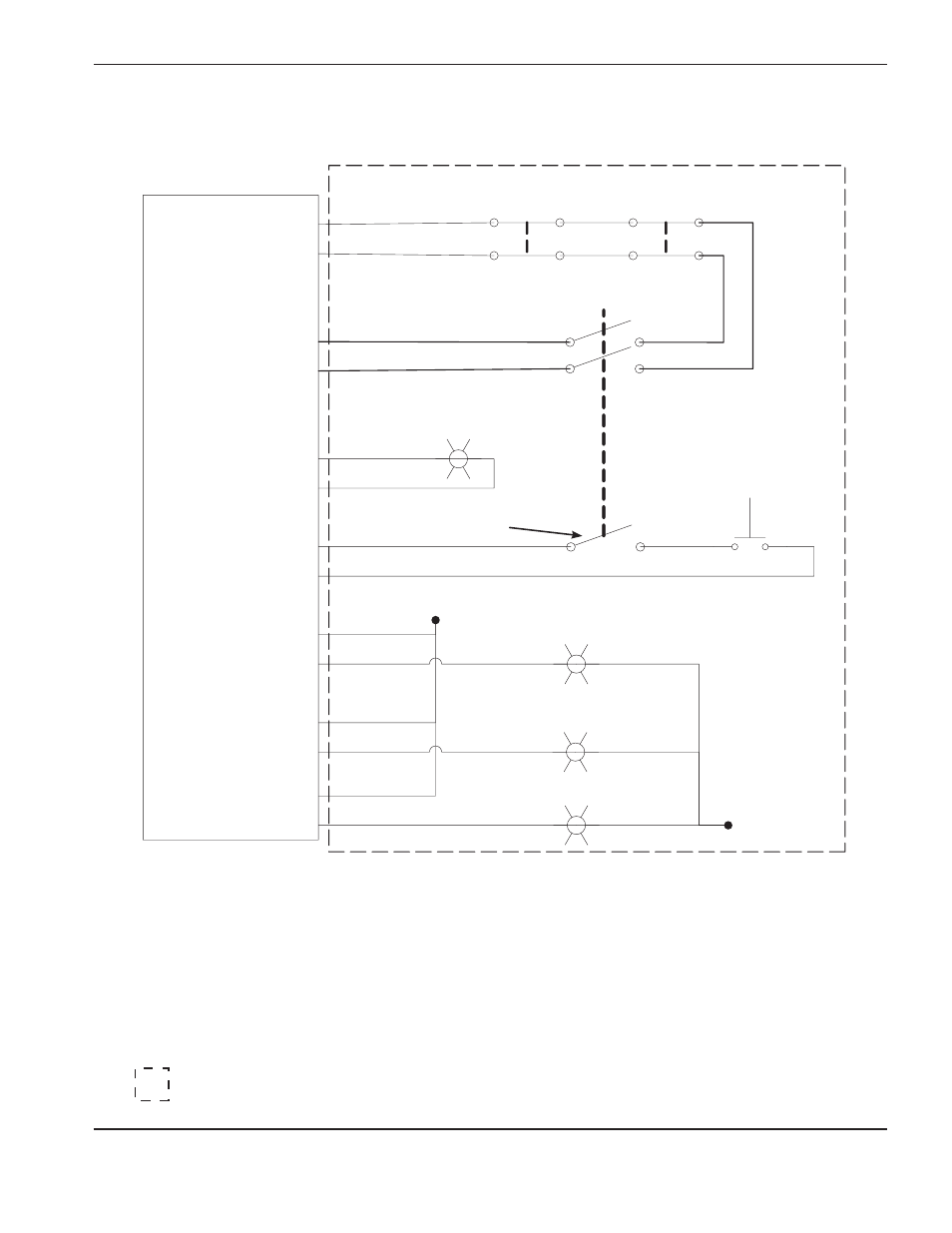

Электрическая схема подключения внешних предохранительных выключателей
Рекомендованные компоненты:
Переключатель аварийного останова — Rockwell Automation, номер детали 800FP-LMT44,
800F-PN3R и (2) 800F-X01
Переключатель запуска/сброса — Rockwell Automation, номер детали 800FP-LF3,
800F-PN3G и 800F-X01
Ключ — Rockwell Automation, номер детали 800FP-KM21 и 800F-X10
Индикатор луча — Rockwell Automation, номер детали 855D-P00SC20B24Y3Y5L4
= компоненты, приобретаемые клиентом
A-1
A-2
Внешняя
блокировка дверцы
Внешний аварийный
останов
Ключ (дополнительные контакты)
Ключ
Запуск/сброс
Переключатель мгновенного
действия
Индикатор переключателя
запуска/сброса
+24 В пост. тока
Красный индикатор луча
Желтый индикатор луча
C-2
C-1
A-3
C-3
A-4
C-4
A-7
C-7
A-6
C-6
A-5
C-5
Зеленый индикатор луча
LPC2
(поставляется пользователем
и монтируется на машине)
