Установка
2-30 HyIntensity Fiber Laser Инструкция по эксплуатации — 80709J, 3-я редакция
4. Проверьте внешнюю поверхность коллиматора на наличие грязи или пыли перед выполнением
последующих действий. Для очистки от пыли или загрязнений используйте чистый сухой сжатый воздух
или ткань для очистки линз.
5. Осторожно удалите защитные колпачки с обоих концов коллиматора и проверьте внутреннюю часть
коллиматора на наличие пыли, загрязнений или инородных пленок. При наличии пыли, грязи или
осадка проверку и очистку коллиматора должен выполнить квалифицированный персонал перед
использованием.
6. Установите прозрачный защитный колпачок на входной конец коллиматора.
7. Удерживайте коллиматор в вертикальном положении так, чтобы
прозрачный защитный колпачок был направлен вверх, и осторожно
установите фланец адаптера лазерной головки на коллиматор, закрутив
его на коллиматоре так, как показано ниже. Поверните фланец адаптера
вручную, чтобы плотно затянуть его.
Примечание 1. Если фланец правильно установлен на коллиматоре, резьба на коллиматоре немного
выдается из нижней части фланца. См. рисунок выше.
8. Запорное кольцо в верхней части коллиматора должно находиться в разблокированном положении.
Запорное кольцо разблокировано, если красные точки совмещены.

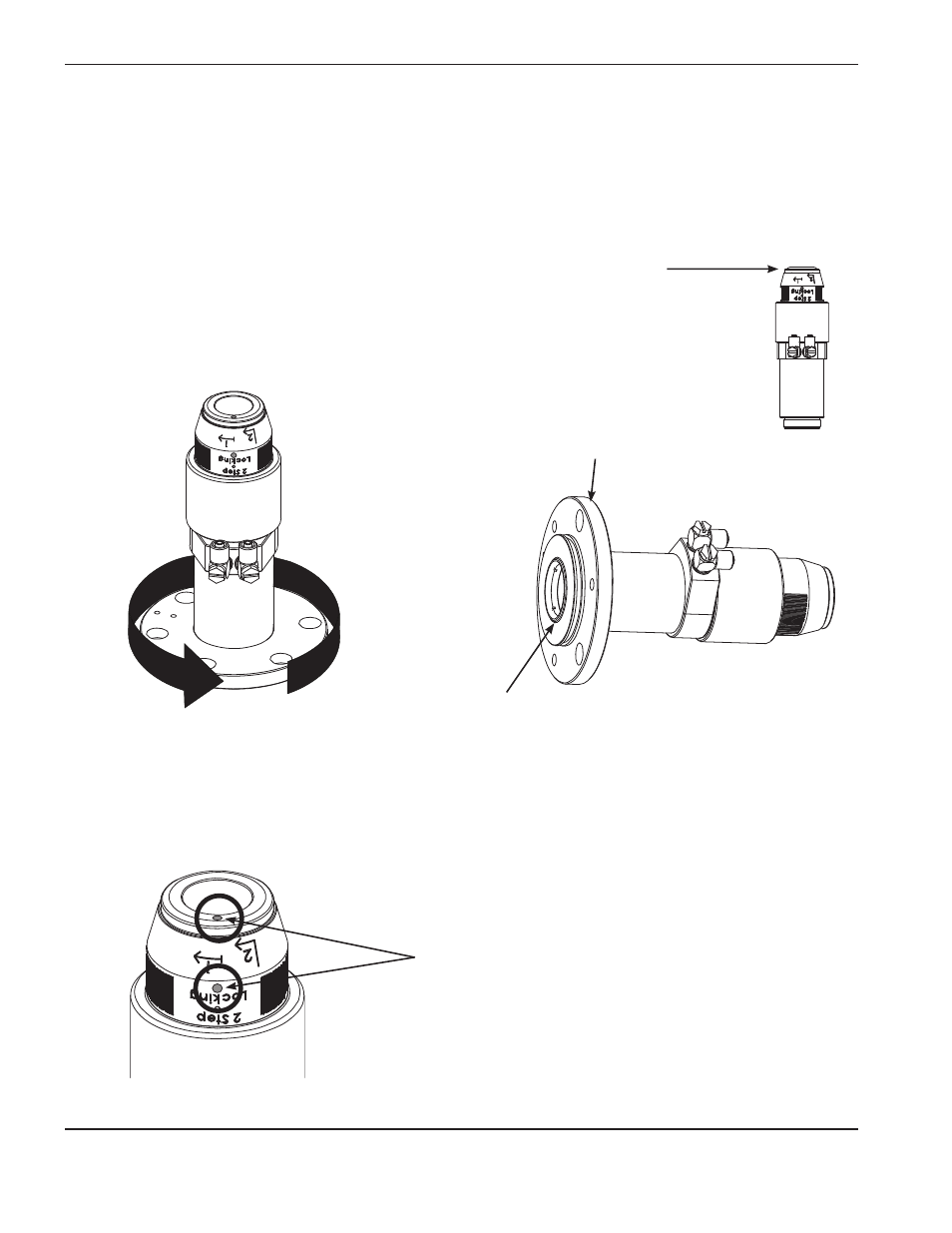

Фланец адаптера лазерной
головки
Резьба
коллиматора
Красные точки
