Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-17
Установка дренажа осушителя
Примечание. Данная процедура не требуется для системы HFL030.

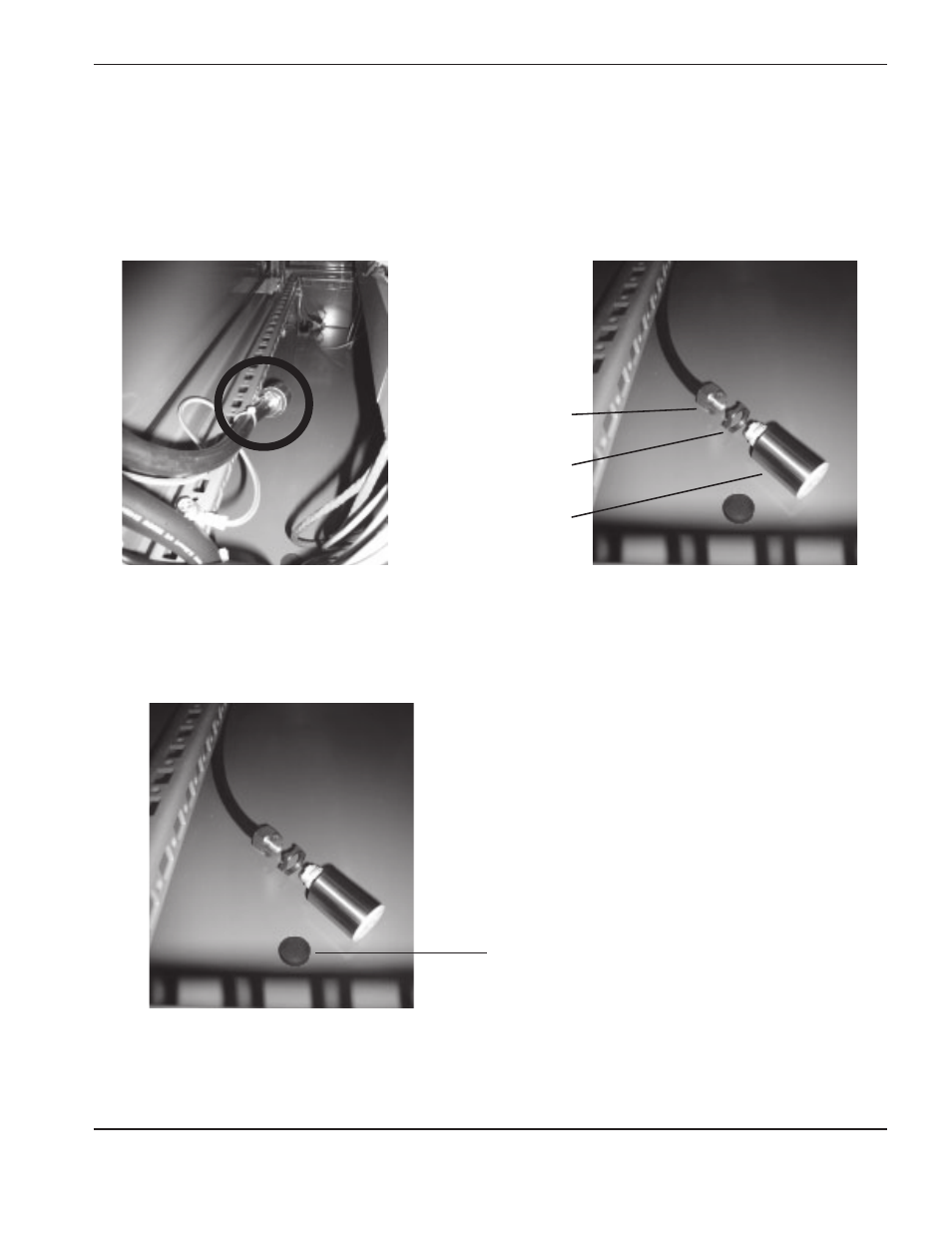

1. Откройте заднюю крышку корпуса источника волоконного лазера и найдите узел дренажа осушителя,
прикрепленный к раме корпуса кабельной стяжкой. Разрежьте кабельную стяжку и снимите шланг с узла
дренажа.
2. Удалите небольшую резиновую пробку из отверстия в нижней части корпуса источника волоконного
лазера.
Шестигранная гайка
1 дюйм
Компоненты узла дренажного
устройства
Латунный фитинг
Дренаж
Расположение шланга и узла
дренажного устройства
Резиновая пробка
Расположение пробки
