Установка
HyIntensity Fiber Laser
Инструкция по эксплуатации — 80709J, 3-я редакция
2-23

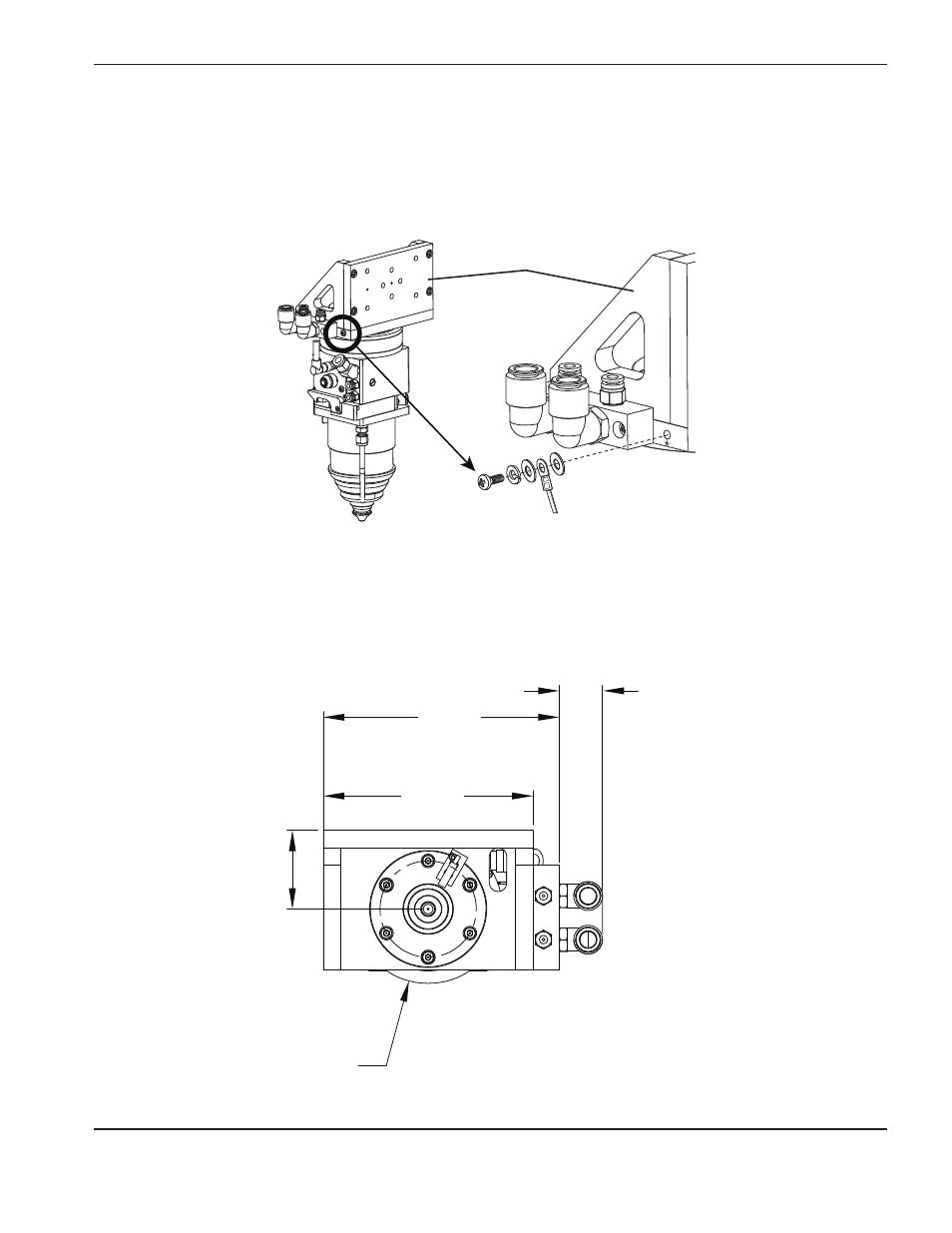

заземление лазерной головки
Лазерная головка и монтажная скоба должны быть надлежащим образом заземлены для обеспечения
стабильной работы. На стороне монтажной скобы находится резьба М6 х 1, предназначенная для подключения
провода заземления, который следует закрепить на заземлении машины.
заземление
Скоба крепления
Монтажные размеры лазерной головки
Вид сверху
31,5 мм
171,5 мм
152,4 мм
57,2 мм
Диаметр
108,0 мм
